E-Kleindurchlauferhitzer-Set
MCX Blue

Die dreifach innovative Systemlösung.
Dieses intuitive Set lässt sich dank EASY FIX schnell und einfach installieren, erfüllt höchste Anforderungen an die Hygiene und kann optional sogar mit einer Fernbedienung benutzt werden.
- MCX Blue: 3,5 kW, 230 V
steckerfertig
Energieeffizienzklasse A
(Skala: A+ bis F)
Hier wird MCX Blue
eingesetzt .
-
Handwaschbecken
(z. B. im Gäste-WC) -

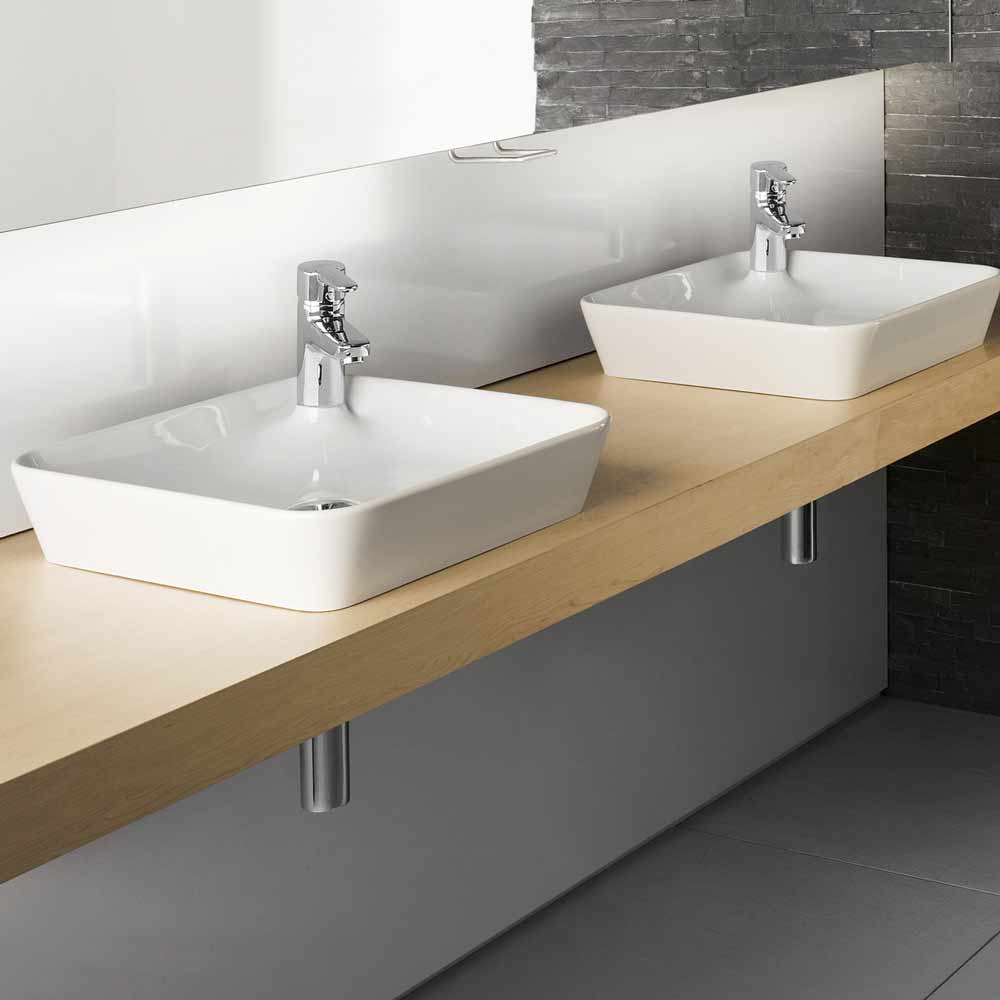

Gewerbliche Sanitärräume (Läden, Gaststätten, Praxen)
Die Systemlösung für Handwaschbecken .
»MCX Blue«, die Kombination aus E-Kleindurchlauferhitzer und Spezialarmatur, ist die optimale Systemlösung für die energieeffiziente Warmwasserversorgung eines Handwaschbeckens.

- Elektronisch geregelter Durchlauferhitzer mit innovativem Einhebelmischer für energieeffizientes Händewaschen
- Intuitiv richtige Bedienung durch perfekte Nutztemperatur bei mittlerer Stellung des Bedienhebels
- Wassersparend durch intelligente Strömungstechnik und sehr kurze Wasserwege
- Erfüllt höchste Anforderungen an die Trinkwasserhygiene durch vom Armaturenkörper entkoppelte Wasserwege und nickel- und bleifreie Materialien
- Tastenbedienfeld am Durchlauferhitzer mit Sensortaste zur Einstellung der maximalen Auslauftemperatur auf 35 °C, 38 °C oder maximal 45 °C
- Besonders schnelle und einfache Systemmontage
- Niederdruckarmatur mit Befestigungssystem Easy Fix, Zugstangen-Ablaufgarnitur und drei flexiblen Anschlussschläuchen ⅜ Zoll
- Steckerfertig
- Modul zur Fernbedienung als Zubehör erhältlich: Funkfernbedienung FX
- Abmessungen (Höhe × Breite × Tiefe): 13,5 × 18,6 × 8,7 cm



Technische Daten
>
Zahlen. Daten. Fakten.
1) Temperaturerhöhung von z. B. 15 °C auf 40 °C
2) Durchflussmenge begrenzt für optimale Temperaturerhöhung, durch Wassermengenjustage anpassbar
4) Für Nacherwärmung geeignet
Downloads
>
Medientyp | Titel | Datum | Größe | |
---|---|---|---|---|
![]() Produktinformation MCX-Blue-PI-de.pdf 08.12.2022 > herunterladen |
Produktinformation | MCX-Blue-PI-de.pdf | 08.12.2022 |
729 kB > herunterladen |
![]() Produkt-Flyer MCX-Blue-Falzflyer-de.pdf 14.07.2022 > herunterladen |
Produkt-Flyer | MCX-Blue-Falzflyer-de.pdf | 14.07.2022 |
643 kB > herunterladen |
![]() Gebrauchs- und Montageanleitung MCX-GMA-de-en-fr-nl-pl-cs-pt.pdf 28.07.2022 > herunterladen |
Gebrauchs- und Montageanleitung | MCX-GMA-de-en-fr-nl-pl-cs-pt.pdf | 28.07.2022 |
6,9 MB > herunterladen |
Ältere Versionen> | ||||
Gebrauchs- und Montageanleitung | MCX-GMA-de-en-fr-nl-pl-cs-pt-05-2022.pdf> herunterladen | > herunterladen | ||
Gebrauchs- und Montageanleitung | MCX2.0-GMA-de-en-fr-nl-pl-cs-pt-06-2020.pdf> herunterladen | > herunterladen | ||
Gebrauchs- und Montageanleitung | MCX-GMA-de-en-fr-nl-pl-cs-09-2017.pdf> herunterladen | > herunterladen | ||
Gebrauchs- und Montageanleitung | MCX-GMA-de-en-fr-nl-pl-cs-03-2016.pdf> herunterladen | > herunterladen | ||
Gebrauchs- und Montageanleitung | MCX-GMA-de-en-fr-nl-pl-cs-02-2016.pdf> herunterladen | > herunterladen | ||
Gebrauchs- und Montageanleitung | MCX-GMA-de-en-fr-nl-pl-cs-07-2015.pdf> herunterladen | > herunterladen | ||
Gebrauchs- und Montageanleitung | MCX-GMA-de-en-fr-nl-pl-cs-04-2015.pdf> herunterladen | > herunterladen | ||
Weitere Versionen auf Anfrage | ||||
![]() Gebrauchs- und Montageanleitung EWT-GMA-de-en.pdf 08.09.2016 > herunterladen |
Gebrauchs- und Montageanleitung | EWT-GMA-de-en.pdf | 08.09.2016 |
994 kB > herunterladen |
![]() Sicherheitshinweise Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 19.03.2021 > herunterladen |
Sicherheitshinweise | Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf | 19.03.2021 |
483 kB > herunterladen |
![]() Energielabel MCX-Blue-Energielabel.pdf 04.03.2019 > herunterladen |
Energielabel | MCX-Blue-Energielabel.pdf | 04.03.2019 |
219 kB > herunterladen |
![]() ErP-Produktdatenblatt MCX3-MCX7-ErP-Produktdatenblatt.pdf 13.02.2017 > herunterladen |
ErP-Produktdatenblatt | MCX3-MCX7-ErP-Produktdatenblatt.pdf | 13.02.2017 |
95 kB > herunterladen |
![]() CE-Konformitätserklärung CE-Konformitaetserklaerung-nach-RED+RoHS3-MX-2021-10.pdf 05.11.2021 > herunterladen |
CE-Konformitätserklärung | CE-Konformitaetserklaerung-nach-RED+RoHS3-MX-2021-10.pdf | 05.11.2021 |
1,3 MB > herunterladen |

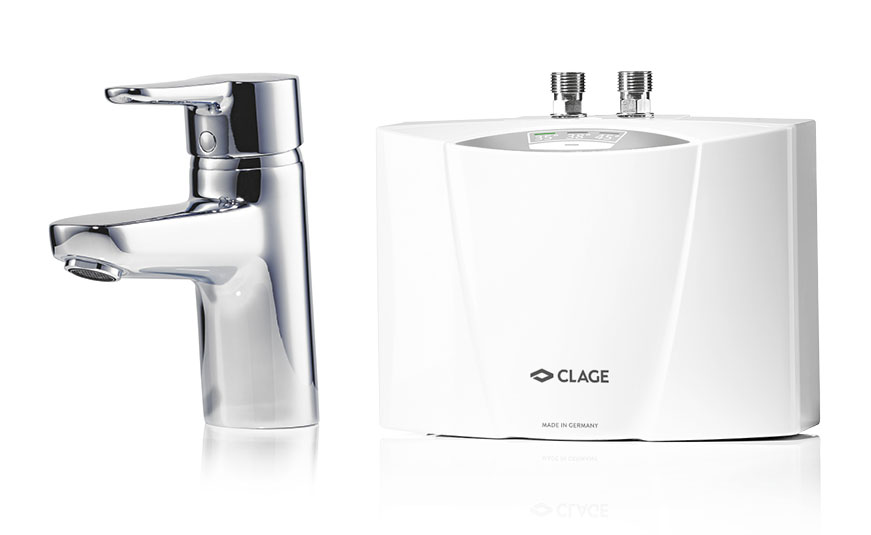

![]() Produktfoto MCX-Blue-E-Kleindurchlauferhitzer.jpg 16.04.2018 > herunterladen |
Produktfoto | MCX-Blue-E-Kleindurchlauferhitzer.jpg | 16.04.2018 |
37 kB > herunterladen |

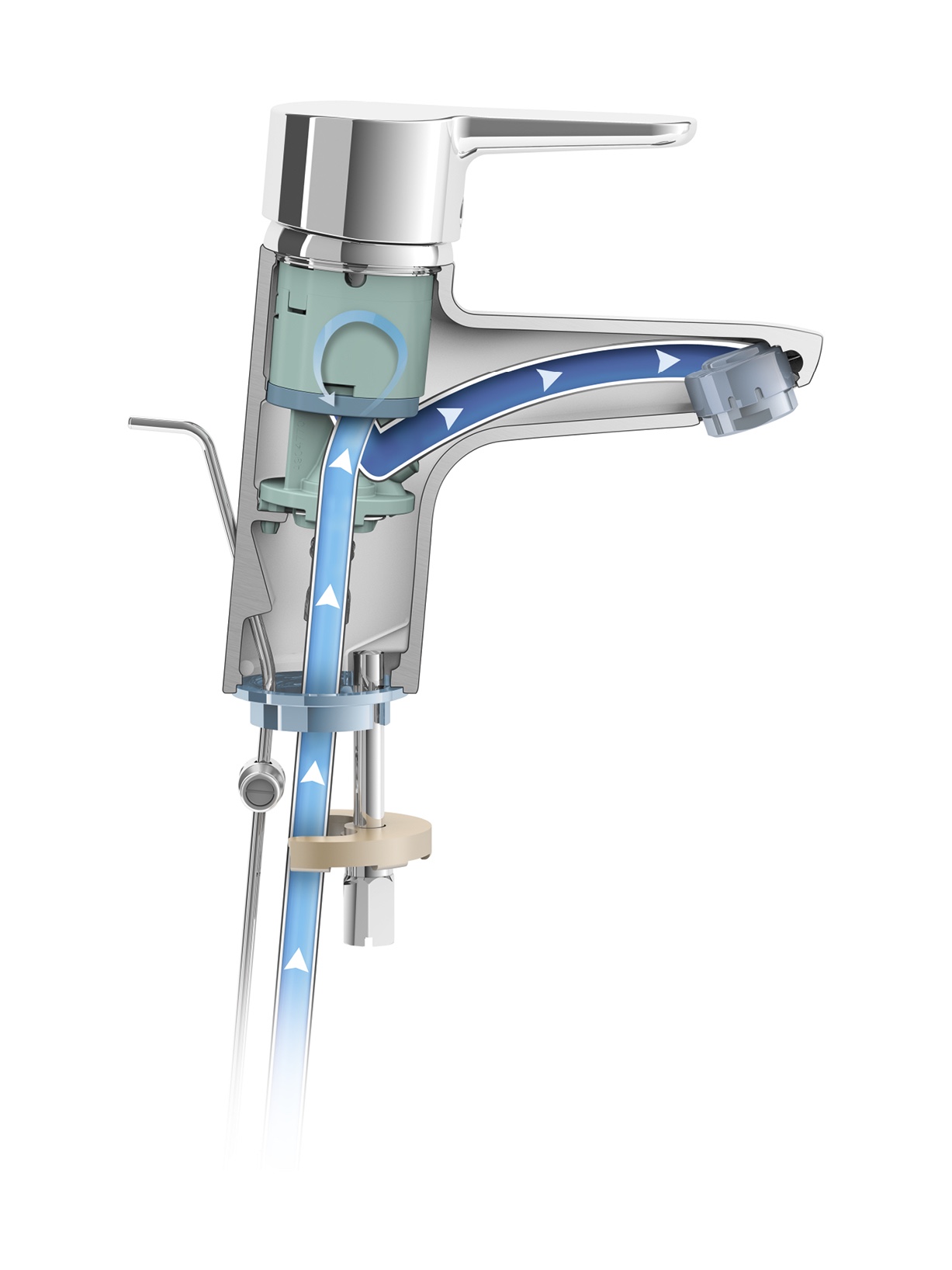

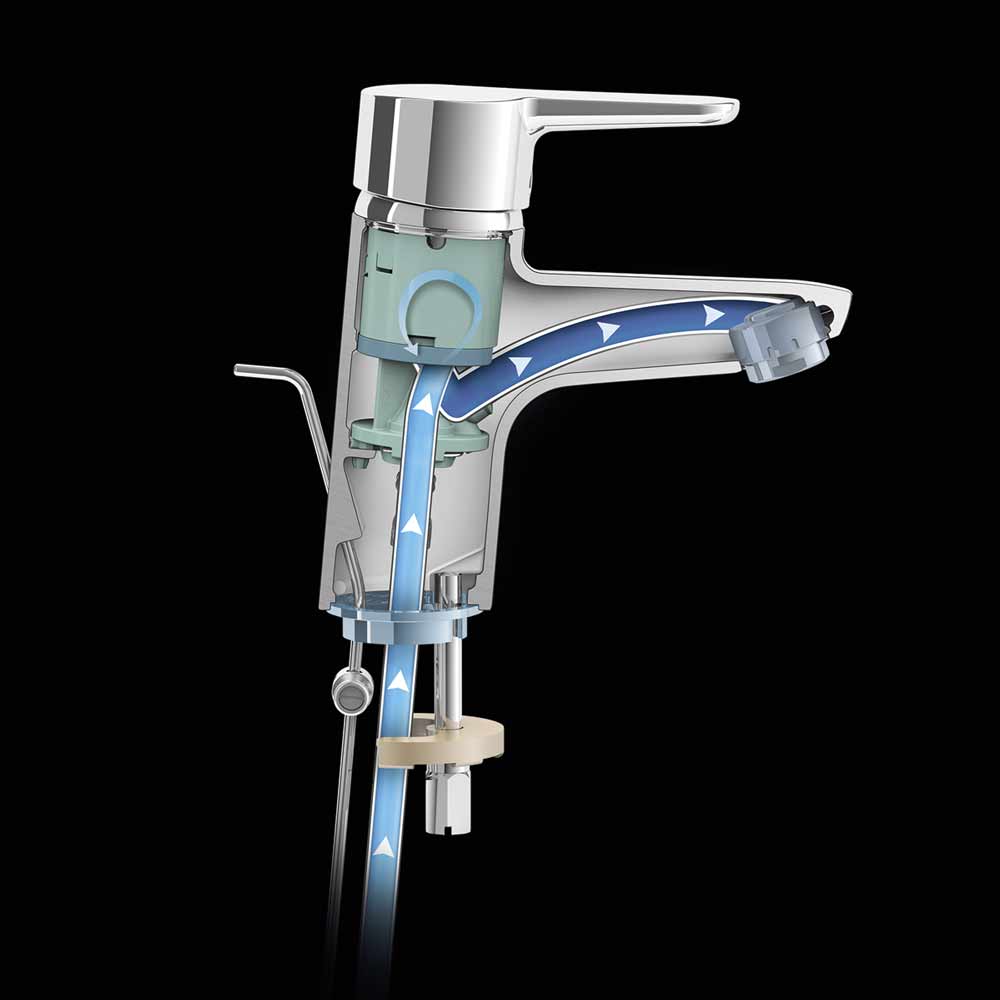

![]() Detailansicht MCX-Blue-Armatur-E-Kleindurchlauferhitzer-Schnittzeichnung.jpg 16.04.2018 > herunterladen |
Detailansicht | MCX-Blue-Armatur-E-Kleindurchlauferhitzer-Schnittzeichnung.jpg | 16.04.2018 |
142 kB > herunterladen |

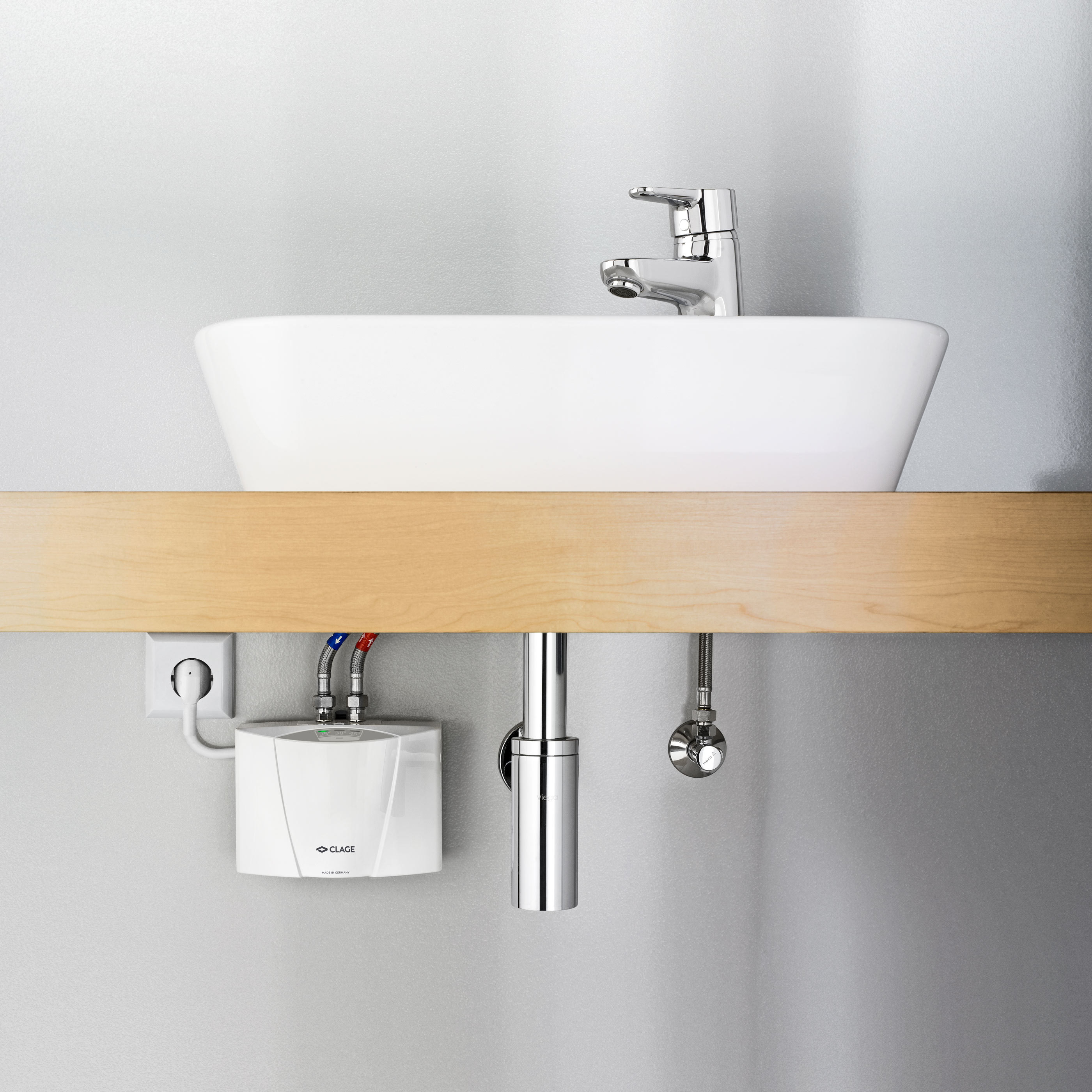

![]() Milieufoto MCX-Blue-E-Kleindurchlauferhitzer.jpg 16.04.2018 > herunterladen |
Milieufoto | MCX-Blue-E-Kleindurchlauferhitzer.jpg | 16.04.2018 |
827 kB > herunterladen |
![]() Katalog CLAGE-E-Durchlauferhitzer-Katalog-de.pdf 17.08.2023 > herunterladen |
Katalog | CLAGE-E-Durchlauferhitzer-Katalog-de.pdf | 17.08.2023 |
22,4 MB > herunterladen |
![]() Hotnews CLAGE-Hotnews-de-2023.pdf 21.06.2023 > herunterladen |
Hotnews | CLAGE-Hotnews-de-2023.pdf | 21.06.2023 |
13,8 MB > herunterladen |
![]() Preisliste CLAGE-Produkt-und-Preisliste-PPL-de.pdf 05.04.2023 > herunterladen |
Preisliste | CLAGE-Produkt-und-Preisliste-PPL-de.pdf | 05.04.2023 |
6,9 MB > herunterladen |
![]() Presseinformation CLAGE-Presseinfo-MCX-Blue.pdf 04.11.2021 > herunterladen |
Presseinformation | CLAGE-Presseinfo-MCX-Blue.pdf | 04.11.2021 |
273 kB > herunterladen |
![]() Presseinformation CLAGE-Presseinfo-Heizung-Warmwasser-trennen.pdf 08.11.2021 > herunterladen |
Presseinformation | CLAGE-Presseinfo-Heizung-Warmwasser-trennen.pdf | 08.11.2021 |
1,1 MB > herunterladen |
![]() BIM MCX-Blue-Durchlauferhitzer-MCX3-001-BIM.ifc 17.04.2018 > herunterladen |
BIM | MCX-Blue-Durchlauferhitzer-MCX3-001-BIM.ifc | 17.04.2018 |
4,4 MB > herunterladen |
![]() BIM MCX-Blue-Armatur-EWT-001-BIM.ifc 17.04.2018 > herunterladen |
BIM | MCX-Blue-Armatur-EWT-001-BIM.ifc | 17.04.2018 |
3,4 MB > herunterladen |
![]() BIM MCX-Blue-002-BIM.rfa 17.04.2018 > herunterladen |
BIM | MCX-Blue-002-BIM.rfa | 17.04.2018 |
608 kB > herunterladen |
![]() Datanorm Datanorm.zip 05.02.2021 > herunterladen |
Datanorm | Datanorm.zip | 05.02.2021 |
17,0 MB > herunterladen |
![]() GAEB GAEB.zip 25.11.2020 > herunterladen |
GAEB | GAEB.zip | 25.11.2020 |
36 kB > herunterladen |
Zubehör
>

CSP 3 (im Lieferumfang enthalten)
Strahlreglereinsatz für Mundstück M 22/24 an der Armatur. Der Strahlregler an der Armatur unterstützt die energie- und wassersparende Betriebsweise des Kleindurchlauferhitzers. Die neuen Spezialstrahlregler CSP mischen dem Wasser Luft bei und formen so einen gleichmäßigen, weichen Wasserstrahl, der nicht spritzt, sondern perlt. CSP 3 (< 2 l/min).
CSP 3: Art.-Nr. 0010-00421
- ProduktinformationStrahlregler-CSP3-CSP6-CSS-PI-de.pdf (457 kB)

FXS 3 (D, M) (optional)
FX 3 Funkfernbedienung plus Bluetooth® Funkadapter FXE im Set für den Einbau in den Durchlauferhitzer. Die Funkfernbedienung ermöglicht zusätzlich zur Bedienung am Gerät, die bequeme Temperatureinstellung des Durchlauferhitzers über eine Entfernung von ca. 10 Metern im Gebäude. Sichere Bluetooth Funkübertragung, stufenlose Temperaturwahl über zwei Tasten, zwei Festwerttasten und eine LCD-Anzeige, magnetischer Wandhalter und Batterien (im Lieferumfang enthalten). IP 20. Maße (H × B × T): 5,8 × 12,5 × 1,9 cm
FXS 3 (D, M): Art.-Nr. 3200-34020

FXE 3 (D, M) (optional)
Bluetooth® Funkadapter für den Einbau in den Durchlauferhitzer zur Verbindung des E-Durchlauferhitzers mit dem Smartphone / Tablet oder der CLAGE Fernbedienung. Diese Erweiterung wird benötigt, wenn die Geräte noch nicht mit einer FX 3 Funkfernbedienung ausgerüstet sind.
FXE 3 (D, M): Art.-Nr. 3200-34022
- Gebrauchs- und MontageanleitungFXE3-GMA-de-en.pdf (458 kB)
Interessante Features.
-
Smart Control fähig
-
Funkfernbedienung (optional)
-
Solartauglich, für Nacherwärmung geeignet
