E-Kompaktdurchlauferhitzer-Set
CEX-U / EAK

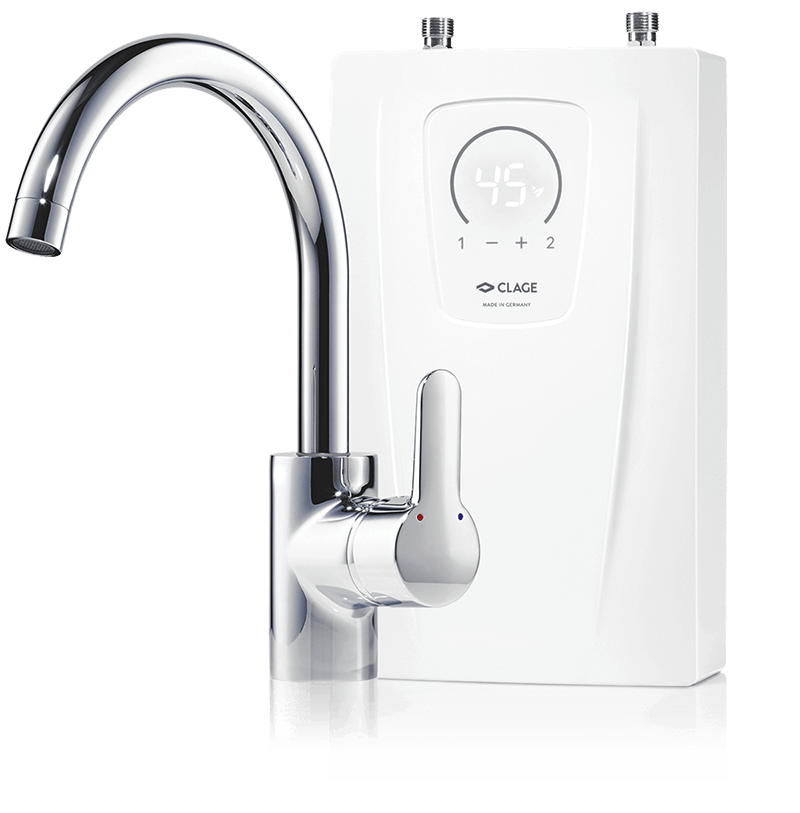

E-Kompaktdurchlauferhitzer-Set CEX-U / EAK

Energieeffizienzklasse A

(Skala: A+ bis F)

  • CEX-U/EAK: 11/13,5 kW, 400 V

Hier wird CEX-U / EAK eingesetzt.

  1. Küchenspüle

    Küchenspüle

Gradgenau und komfortabel

Produktneuheit
Mit seiner elektronischen Regelung sichert der CEX-U zusammen mit der Armatur EAK als E-Kompaktdurchlauferhitzer-Set eine energieeffiziente Warmwasser­versorgung. Das Wasser wird direkt während des Durch­strömens auf die voreingestellte Temperatur erwärmt. Die Temperaturwahl erfolgt per Tastendruck über das LED-Bedienfeld mit zwei Festwerttasten, die werkseitig mit 35 °C und 48 °C programmiert sind.

  • Elektronisch geregelter Untertischdurchlauferhitzer im Set mit der drucklosen Einhebelmischarmatur EAK
  • Sensortastenbedienfeld mit LED-Anzeige zur gradgenauen Temperatureingabe zwischen 20 °C und 60 °C
  • Zwei Programmtasten für individuelle Festwerte, aktivierbare Temperaturbegrenzung sowie Betriebsanzeigen
  • Einhebel-Spültischmischarmatur mit seitlichem Bedienhebel, Schwenkrohrauslauf 20 cm und drei Flexschläuchen ⅜-Zoll
  • Problemlose Montage unter der Küchenspüle durch kleine Abmessungen und außenliegende ⅜-Zoll-Wasseranschlüsse
  • Mit Netzanschlussleitung für eine 3-Phasen-Herdanschlussdose
  • Gradgenaue Temperatur durch TWIN TEMPERATURE Control TTC bis zur Leistungsgrenze
  • Blankdraht-Heizsystem IES sorgt für eine längere Lebensdauer, weniger Verkalkung und ist effizient und wartungsfreundlich
  • Mit Multiple Power System MPS wird die maximale Leistungsaufnahme bei der Installation festgelegt: 11 oder 13,5 kW
  • Kann auch per Tablet oder Smartphone (ab iOS 9 / Android-OS 4.4) gesteuert werden (hierfür ist ein FXE3 (C) Funkadapter und die App »Smart Control« erforderlich)
  • Solaranlagenfähig (Zulauftemperatur ≤ 60 °C)
  • Abmessungen (Höhe × Breite × Tiefe): 29,4 × 17,7 × 10,4 cm

Technische Daten

>

Zahlen. Daten. Fakten.

















E-Kompaktdurchlauferhitzer-Set CEX-U/EAK
Küchenspüle
CEX-U/EAK
Artikelnummer
Nennleistung 1) (variabel einstellbar durch MPS) bei 400 V [kW]
Zulässiger Betriebsüberdruck [MPa (bar)]
Wasseranschlüsse (Schraubanschlüsse)
Warmwasserleistung bei Δt = 33 K 2) [l/min]
Einschaltwassermenge [l/min]
Maximale Durchflussmenge 3) [l/min]
Nennspannung [3~ / PE 380–415 V AC] Festanschluss
Nennstrom bei 400 V [A]
Erforderlicher Kabelquerschnitt [mm²]
Maximale Zulauftemperatur [°C]
Solartauglich 4)
Schutzart
Spezifischer Wasserwiderstand bei 15 °C [Ωcm] ≥
Gewicht mit Wasserfüllung [kg], ca.
2400-26391
11,0 13,5
1 (10) 1 (10)
G ⅜" G ⅜"
4,8 5,8
2 2
5 5
16 20
1,5 2,5
60 60
IP 24 IP 24
1000 1000
2,7 2,7

1) Die eingestellte Anschlussleistung beeinflusst die Werte bei Nennstrom, Kabelquerschnitt und Warmwasserleistung

2) Temperaturerhöhung von z. B. 12 °C auf 45 °C (Mischwasser bei Durchfluss >5 l/min)

3) Durchflussmenge begrenzt für optimale Temperaturerhöhung

4) Für Nacherwärmung geeignet

Downloads

>

Medientyp Titel Datum Größe

Produktinformation

CEX-U-EAK-PI-de.pdf

26.10.2023

> herunterladen
Produktinformation CEX-U-EAK-PI-de.pdf 26.10.2023 619 kB
> herunterladen

Gebrauchs- und Montageanleitung

CX3-CEX-CEX7-CFX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf

11.04.2022

> herunterladen
Gebrauchs- und Montageanleitung CX3-CEX-CEX7-CFX-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf 11.04.2022 6,9 MB
> herunterladen

Bilderanleitung

CX3-400V-Bilderanleitung-Untertisch.pdf

15.09.2021

> herunterladen
Bilderanleitung CX3-400V-Bilderanleitung-Untertisch.pdf 15.09.2021 883 kB
> herunterladen

Sicherheitshinweise

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> herunterladen
Sicherheitshinweise Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 371 kB
> herunterladen

Energielabel

CEX-U-Energielabel.pdf

13.02.2017

> herunterladen
Energielabel CEX-U-Energielabel.pdf 13.02.2017 220 kB
> herunterladen

CE-Konformitätserklärung

CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2024-08.pdf

15.08.2024

> herunterladen
CE-Konformitätserklärung CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2024-08.pdf 15.08.2024 3,0 MB
> herunterladen

Produktfoto


28.09.2020

> herunterladen
Produktfoto EAK-Produktfoto.jpg 28.09.2020 61 kB
> herunterladen

Produktfoto


23.12.2021

> herunterladen
Produktfoto CEX-U-CX3-45Grad-Produktfoto-links.jpg 23.12.2021 74 kB
> herunterladen

BIM

CX3-CEX-U_BIM.rfa

11.05.2022

> herunterladen
BIM CX3-CEX-U_BIM.rfa 11.05.2022 760 kB
> herunterladen

BIM

CX3-CEX-U_BIM.ifc

11.05.2022

> herunterladen
BIM CX3-CEX-U_BIM.ifc 11.05.2022 2,0 MB
> herunterladen

GAEB

GAEB.zip

03.06.2024

> herunterladen
GAEB GAEB.zip 03.06.2024 725 kB
> herunterladen

Zubehör

>

EAK

EAK (im Lieferumfang enthalten)

Einhebel-Spültischarmatur mit seitlichem Bedienhebel und dreh­barem Rohrauslauf 20 cm

EAK: Art.-Nr. 1100-04430

FVS

FVS (im Lieferumfang enthalten)

flexibler Verbindungsschlauch ⅜ Zoll ÜM × ⅜ Zoll ÜM, 50 cm lang

FVS: Art.-Nr. 89620

T-Stück

T-Stück (im Lieferumfang enthalten)

Spezial-T-Stück ⅜ Zoll × ⅜ Zoll QV 10 mm

T-Stück: Art.-Nr. 89610

CSP 6

CSP 6 (optional)

Strahlreglereinsatz für Mundstück M 22/24 an der Armatur. Der Strahlregler an der Armatur unterstützt die energie- und wassersparende Betriebsweise des Kleindurchlauferhitzers. Die neuen Spezialstrahlregler CSP mischen dem Wasser Luft bei und formen so einen gleichmäßigen, weichen Wasserstrahl, der nicht spritzt, sondern perlt. CSP 6 (< 3,5 l/min).

CSP 6: Art.-Nr. 0010-00461

CSP 6a

CSP 6a (optional)

Strahlregler mit Chrom-Mundstück M 24a (geeignet für Armaturen mit Innen­gewinde am Auslauf). Der Strahlregler an der Armatur unterstützt die energie- und wassersparende Betriebsweise des Kleindurchlauferhitzers. Die neuen Spezialstrahlregler CSP mischen dem Wasser Luft bei und formen so einen gleichmäßigen, weichen Wasserstrahl, der nicht spritzt, sondern perlt. CSP 6a (< 3,5 l/min).

CSP 6a: Art.-Nr. 0010-0047

CSP 6i

CSP 6i (optional)

Strahlregler mit Chrom-Mundstück M 22i (geeignet für Armaturen mit Außen­gewinde am Auslauf). Der Strahlregler an der Armatur unterstützt die energie- und wassersparende Betriebsweise des Kleindurchlauferhitzers. Die neuen Spezialstrahlregler CSP mischen dem Wasser Luft bei und formen so einen gleichmäßigen, weichen Wasserstrahl, der nicht spritzt, sondern perlt. CSP 6i (< 3,5 l/min).

CSP 6i: Art.-Nr. 0010-0046

FXS 3 (C) Funkfernbedienungsset

FXS 3 (C) Funkfernbedienungsset (optional)

– NUR FÜR GERÄTE AB BAUJAHR 2022 – FX 3 Funkfernbedienung plus Bluetooth Funkadapter FXE 3 (C) im Set für den Einbau in den Durchlauferhitzer. Die Funkfernbedienung ermöglicht zusätzlich zur Bedienung am Gerät, die bequeme Temperatureinstellung des Durchlauferhitzers über eine Entfernung von ca. 10 Metern im Gebäude. Sichere Bluetooth Funkübertragung, stufenlose Temperaturwahl über zwei Tasten, zwei Festwerttasten und eine LCD-Anzeige, magnetischer Wandhalter und Batterien (im Lieferumfang enthalten). IP 20. Maße (H × B × T): 5,8 × 12,5 × 1,9 cm

FXS 3 (C) Funkfernbedienungsset: Art.-Nr. 3200-34027

FXE 3 (C) Erweiterung

FXE 3 (C) Erweiterung (optional)

– NUR FÜR GERÄTE AB BAUJAHR 2022 – Bluetooth Funkadapter für den Einbau in den Durchlauferhitzer zur Verbindung des E-Durchlauferhitzers mit dem Smartphone / Tablet via App „Smart Control“ oder einer CLAGE Fernbedienung. Diese Erweiterung wird benötigt, wenn die Geräte noch nicht mit einer FX 3 Funkfernbedienung ausgerüstet sind.

FXE 3 (C) Erweiterung: Art.-Nr. 3200-34026

LAB

LAB (optional)

Lastabwurfbox (Elektro-Installationsset) mit vormontierten Leitungen, Schaltschütz und Lastabwurfrelais, zum gemeinsamen Anschluss eines Durchlauferhitzers mit einer Leistung ≤ 13,5 kW und eines elektromechanischen Herdes an die Herdanschlussdose, falls keine eigene Strom­ver­sor­gung für den Durchlauferhitzer möglich ist. IP 55. Maße ( H × B × T ): 17 × 13 × 8 cm

LAB: Art.-Nr. 82260
