E-Kompaktdurchlauferhitzer
CEX 9-U

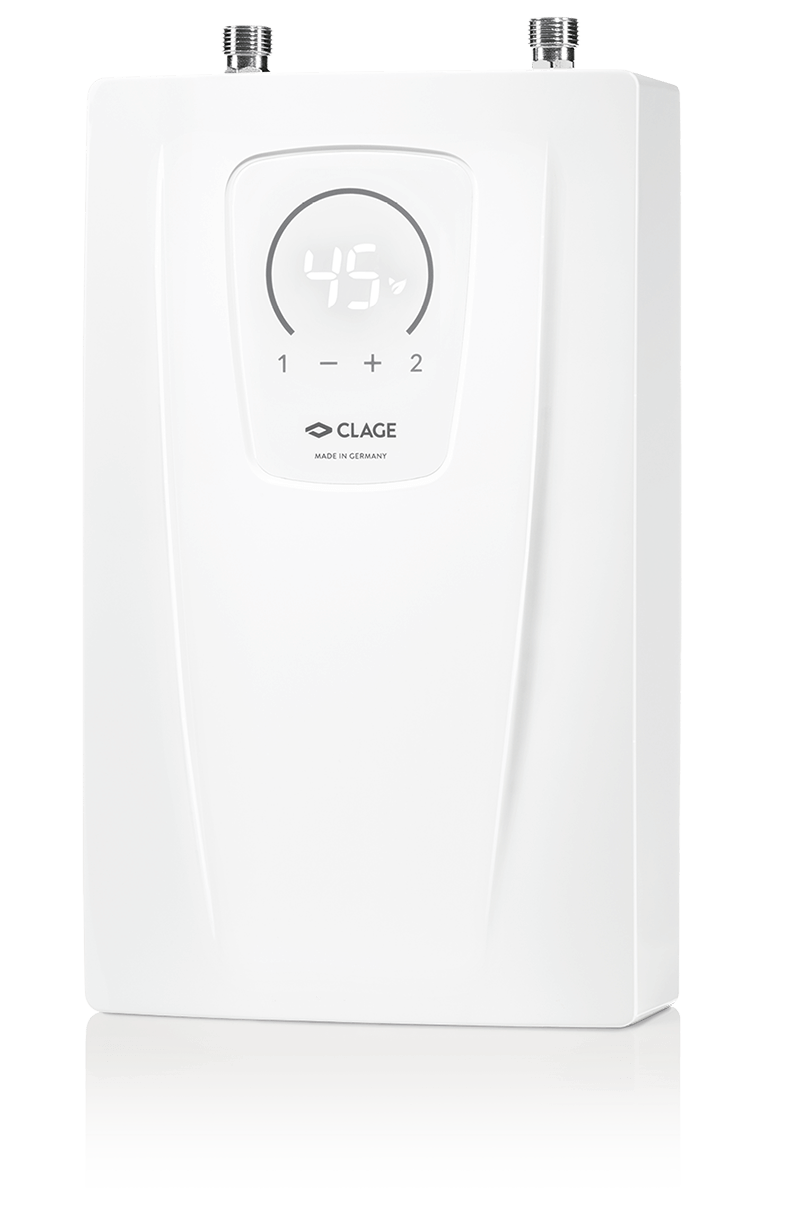

E-Kompaktdurchlauferhitzer CEX 9-U

Energieeffizienzklasse A

(Skala: A+ bis F)

  • CEX 9-U: 6,6/8,8 kW, 220–240 V

Hier wird der CEX 9-U eingesetzt.

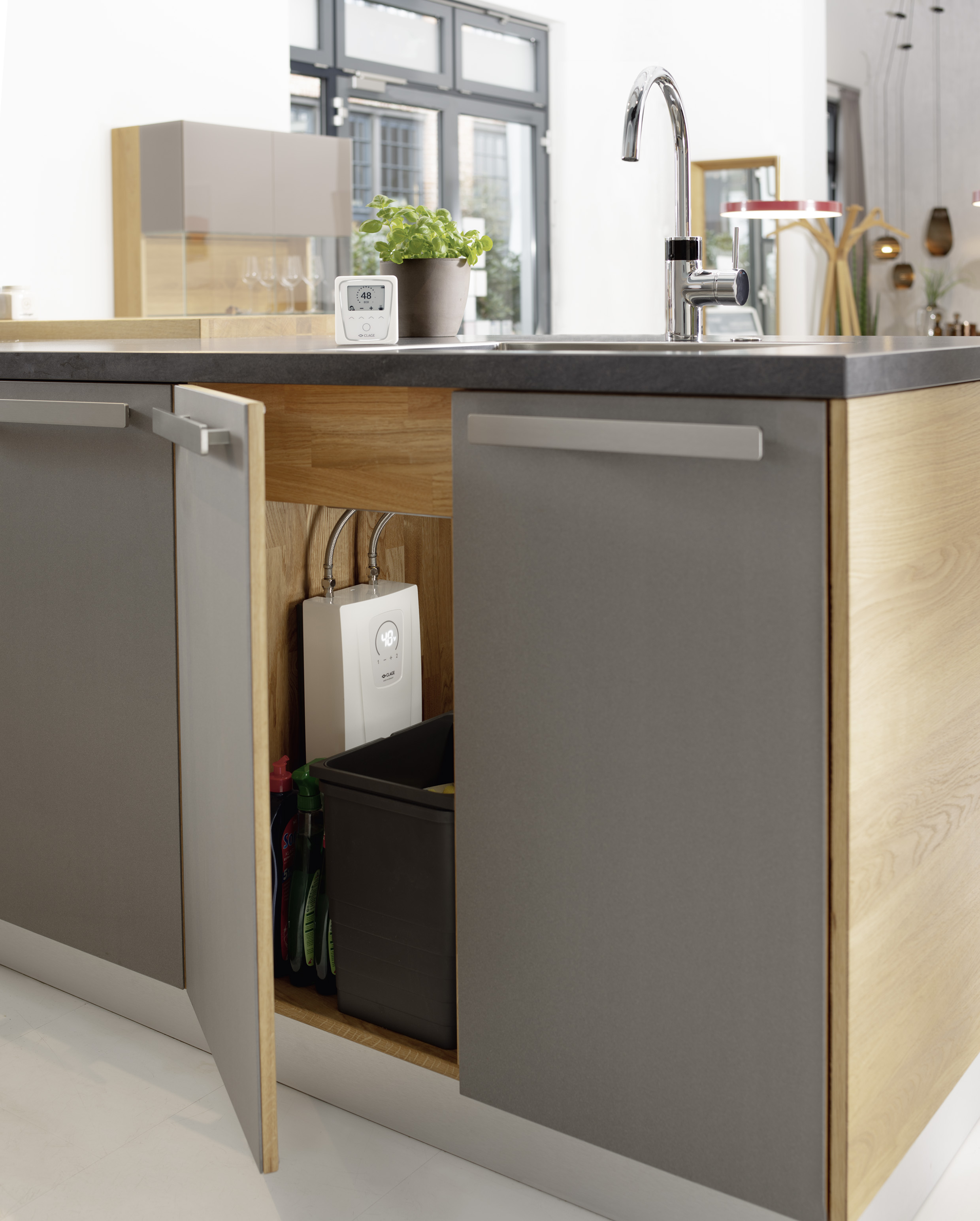

  1. Küchenspüle

    Küchenspüle

  2. Waschtisch

    Waschtisch

  3. Doppelwaschtisch

    Doppelwaschtisch

Innovative Heiztechnik.

Kompakt-Durchlauferhitzer für Waschbecken und Küchenspüle. Die Anschlussleistung beträgt 6,6 bis 8,8 kW 220 bis 240 V. Damit verfügt der Durchlauferhitzer über ausreichend Leistung, um rund 5 l/min warmes Wasser auf 35 °C bis 55 °C zu erwärmen. In vielen Ländern ist das kalte Wasser wärmer als in Deutschland, so dass die für hiesige Verhältnisse ungewohnt niedrige Leistung zum Duschen ausreichend ist. Bei der Installation kann der Durchlauferhitzer auf 6,6 kW begrenzt werden. Somit ist der Kompaktdurchlauferhitzer vielseitig einsetzbar und setzt mit der IES®-Heiztechnik neue Maßstäbe im Hinblick auf schnelle und effiziente Wassererwärmung.

  • Elektronisch geregelter Untertischdurch­lauf­erhitzer im Kompaktformat (für Exportmärkte)
  • Tastenbedienfeld mit LED-Anzeige zur gradgenauen Tempera­tur­eingabe zwischen 20 °C und 55 °C
  • Im Komfortbereich zwischen 35 °C und 43 °C kann die Temperatur in 0,5-Grad-Schritten eingestellt werden
  • Zwei Programmtasten für individuelle Festwerte, aktivierbare Temperaturbegrenzung sowie Betriebsanzeigen
  • Kein Zumischen von kaltem Wasser mehr nötig
  • Problemlose Montage unter der Küchen­spüle durch kleine Ab­messungen und außenliegende ½-Zoll-Wasser­anschlüsse für druckfeste oder drucklose Installation
  • Anschlussset (T-Stück und flexibler Druck­schlauch) für ein Eckventil wird mitgeliefert
  • Mit Netzanschlussleitung für eine 3-Phasen-Herd­anschlussdose
  • Gradgenaue Temperatur durch TWIN TEMPE­RATURE Control TTC® bis zur Leistungs­grenze
  • Blankdraht-Heizsystem IES® sorgt für eine längere Lebensdauer, weniger Verkalkung und ist effizient und wartungsfreundlich
  • Mit Multiple Power System MPS® wird die maximale Leistungs­aufnahme bei der Installation festgelegt: 6,6 oder 8,8 kW
  • Kann auch per Tablet oder Smartphone (ab iOS 9 / Android-OS 4.4) gesteuert werden (hierfür ist ein FXE3 (C) Funkadapter und die App »Smart Control« erforderlich)
  • Abmessungen (Höhe × Breite × Tiefe): 29,4 × 17,7 × 10,4 cm

Technische Daten

>

Zahlen. Daten. Fakten.

















E-Kompaktdurchlauferhitzer CEX 9-U
Küchenspüle Waschtisch Doppelwaschtisch
CEX 9-U
Artikelnummer
Nennleistung 1) (variabel einstellbar durch MPS) bei 230 V [kW]
Zulässiger Betriebsüberdruck [MPa (bar)]
Wasseranschlüsse (Schraubanschlüsse)
Warmwasserleistung bei Δt = 33 K 2) [l/min]
Einschaltwassermenge [l/min]
Maximale Durchflussmenge 3) [l/min]
Nennspannung [1~ / N / PE 220–240 V AC] Festanschluss
Nennstrom bei 230 V [A]
Erforderlicher Kabelquerschnitt [mm²]
Maximale Zulauftemperatur [°C]
Solartauglich 4)
Schutzart
Spezifischer Wasserwiderstand bei 15 °C [Ωcm] ≥
Gewicht mit Wasserfüllung [kg], ca.
2400-26449
6,6 8,8
1 (10) 1 (10)
G ½" G ½"
2,9 3,8
2 2
5 5
29 38
4 6
60 60
IP 24 IP 24
1100 1100
2,7 2,7

1) Die eingestellte Anschlussleistung beeinflusst die Werte bei Nennstrom, Kabelquerschnitt und Warmwasserleistung

2) Temperaturerhöhung von z. B. 12 °C auf 45 °C

3) Durchflussmenge begrenzt für optimale Temperaturerhöhung

4) Für Nacherwärmung geeignet

Downloads

>

Medientyp Titel Datum Größe

Produktinformation

CEX9-U-PI-de.pdf

19.10.2021

> herunterladen
Produktinformation CEX9-U-PI-de.pdf 19.10.2021 1004 kB
> herunterladen

Gebrauchs- und Montageanleitung

CX3-CEX9-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf

29.08.2022

> herunterladen
Gebrauchs- und Montageanleitung CX3-CEX9-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el.pdf 29.08.2022 6,0 MB
> herunterladen
  Ältere Versionen>
 Gebrauchs- und MontageanleitungCX3-CEX9-GMA-de-en-fr-nl-pt-es-pl-ru-cs-sk-bg-sv-el-04-2021.pdf> herunterladen> herunterladen
  Weitere Versionen auf Anfrage

Bilderanleitung

CX3-230V-Bilderanleitung-Untertisch.pdf

07.05.2021

> herunterladen
Bilderanleitung CX3-230V-Bilderanleitung-Untertisch.pdf 07.05.2021 1006 kB
> herunterladen

Sicherheitshinweise

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> herunterladen
Sicherheitshinweise Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 371 kB
> herunterladen

Energielabel

CEX9U-Energielabel.pdf

13.02.2017

> herunterladen
Energielabel CEX9U-Energielabel.pdf 13.02.2017 220 kB
> herunterladen

CE-Konformitätserklärung

CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2024-08.pdf

15.08.2024

> herunterladen
CE-Konformitätserklärung CE-Konformitaetserklaerung-nach-RED+RoHS3-CX-2024-08.pdf 15.08.2024 3,0 MB
> herunterladen

Produktfoto


23.12.2021

> herunterladen
Produktfoto CEX-U-CX3-45Grad-Produktfoto-rechts.jpg 23.12.2021 414 kB
> herunterladen

Produktfoto


23.12.2021

> herunterladen
Produktfoto CEX-U-CX3-45Grad-Produktfoto-links.jpg 23.12.2021 74 kB
> herunterladen

Produktfoto


23.12.2021

> herunterladen
Produktfoto CEX-U-CX3-45Grad-Produktfoto-frontal.jpg 23.12.2021 417 kB
> herunterladen

GAEB

GAEB.zip

03.06.2024

> herunterladen
GAEB GAEB.zip 03.06.2024 725 kB
> herunterladen

Zubehör

>

CSP 6

CSP 6 (optional)

Strahlreglereinsatz für Mundstück M 22/24 an der Armatur. Der Strahlregler an der Armatur unterstützt die energie- und wassersparende Betriebsweise des Kleindurchlauferhitzers. Die neuen Spezialstrahlregler CSP mischen dem Wasser Luft bei und formen so einen gleichmäßigen, weichen Wasserstrahl, der nicht spritzt, sondern perlt. CSP 6 (< 3,5 l/min).

CSP 6: Art.-Nr. 0010-00461

CSP 6a

CSP 6a (optional)

Strahlregler mit Chrom-Mundstück M 24a (geeignet für Armaturen mit Innen­gewinde am Auslauf). Der Strahlregler an der Armatur unterstützt die energie- und wassersparende Betriebsweise des Kleindurchlauferhitzers. Die neuen Spezialstrahlregler CSP mischen dem Wasser Luft bei und formen so einen gleichmäßigen, weichen Wasserstrahl, der nicht spritzt, sondern perlt. CSP 6a (< 3,5 l/min).

CSP 6a: Art.-Nr. 0010-0047

CSP 6i

CSP 6i (optional)

Strahlregler mit Chrom-Mundstück M 22i (geeignet für Armaturen mit Außen­gewinde am Auslauf). Der Strahlregler an der Armatur unterstützt die energie- und wassersparende Betriebsweise des Kleindurchlauferhitzers. Die neuen Spezialstrahlregler CSP mischen dem Wasser Luft bei und formen so einen gleichmäßigen, weichen Wasserstrahl, der nicht spritzt, sondern perlt. CSP 6i (< 3,5 l/min).

CSP 6i: Art.-Nr. 0010-0046

EAK

EAK (optional)

Einhebel-Spültischarmatur mit seitlichem Bedienhebel und dreh­barem Rohrauslauf 20 cm

EAK: Art.-Nr. 1100-04430

EKM

EKM (optional)

Einhebel-Spültischmischarmatur mit Schwenkrohrauslauf 21 cm und drei Flexschläuchen ⅜-Zoll

EKM: Art.-Nr. 1100-04220

EWT

EWT (optional)

Einhebelarmatur zur drucklosen Installation, mit nickel- und bleifreien Wasserwegen, Befestigungs­­system EASY FIX und ­Zugstangen-­Ablaufgarnitur, Auslauf 11,2 cm, Höhe × Breite: 15,1 × 17,5 cm

EWT: Art.-Nr. 1100-04420

FVS

FVS (optional)

flexibler Verbindungsschlauch ⅜ Zoll ÜM × ⅜ Zoll ÜM, 50 cm lang

FVS: Art.-Nr. 89620

FXS 3 (C) Funkfernbedienungsset

FXS 3 (C) Funkfernbedienungsset (optional)

– NUR FÜR GERÄTE AB BAUJAHR 2022 – FX 3 Funkfernbedienung plus Bluetooth Funkadapter FXE 3 (C) im Set für den Einbau in den Durchlauferhitzer. Die Funkfernbedienung ermöglicht zusätzlich zur Bedienung am Gerät, die bequeme Temperatureinstellung des Durchlauferhitzers über eine Entfernung von ca. 10 Metern im Gebäude. Sichere Bluetooth Funkübertragung, stufenlose Temperaturwahl über zwei Tasten, zwei Festwerttasten und eine LCD-Anzeige, magnetischer Wandhalter und Batterien (im Lieferumfang enthalten). IP 20. Maße (H × B × T): 5,8 × 12,5 × 1,9 cm

FXS 3 (C) Funkfernbedienungsset: Art.-Nr. 3200-34027

FXE 3 (C) Erweiterung

FXE 3 (C) Erweiterung (optional)

– NUR FÜR GERÄTE AB BAUJAHR 2022 – Bluetooth Funkadapter für den Einbau in den Durchlauferhitzer zur Verbindung des E-Durchlauferhitzers mit dem Smartphone / Tablet via App „Smart Control“ oder einer CLAGE Fernbedienung. Diese Erweiterung wird benötigt, wenn die Geräte noch nicht mit einer FX 3 Funkfernbedienung ausgerüstet sind.

FXE 3 (C) Erweiterung: Art.-Nr. 3200-34026

FXS Next (C)

FXS Next (C) (optional)

Bluetooth-Funkfernbedienung für elektronische Durchlauferhitzer, Temperaturwahl und Einstellungen über Sensortasten in einer intuitiven Menüführung, mit E-Paper-Display, Bluetooth-Verbindung zur sicheren Datenübermittlung zwischen Funkfernbedienung und Durchlauferhitzer, Funkadapter FXE 3 zum Einbau in den Durchlauferhitzer (C-Serie) im Lieferumfang von FXS Next enthalten, Batterien und magnetische Wandhalterung im Lieferumfang enthalten

FXS Next (C): Art.-Nr. 3200-34024

Reduzierstück

Reduzierstück (optional)

⅜-Zoll (a) × ½-Zoll (i) flachdichtend

Reduzierstück: Art.-Nr. 89675

T-Stück

T-Stück (optional)

Spezial-T-Stück ⅜ Zoll × ⅜ Zoll QV 10 mm

T-Stück: Art.-Nr. 89610
