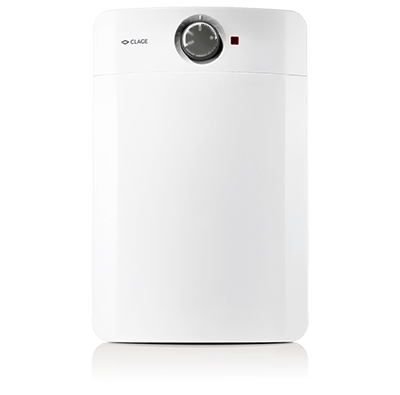

Warmwasserspeicher
S 10-U

Energieeffizienzklasse A

(Skala: A+ bis F)

S 10-U: 2,2 kW, 230 V
steckerfertig

Technische Daten
Downloads
Zubehör

Hier wird der S 10-U eingesetzt.

Handwaschbecken
Küchenspüle

Kleinspeicher 10 Liter.

Mit 10 Litern Inhalt erfüllt dieser Speicher auch den erhöhten Heißwasserbedarf an einer Küchenspüle. Die Installation ist dank des langlebigen Kupferbehälters sowohl drucklos als auch druckfest in Verbindung mit einer Sicherheitsgruppe möglich.

Druckfester 10-Liter-Kleinspeicher (Untertischgerät) zur Versorgung einer oder zweier Entnahmestellen
Korrosionsfester und deshalb wartungsfreier Kupfer-Innenbehälter mit hochwertiger Wärmedämmung
Temperaturregler ca. 5 °C bis 80 °C
Für drucklose Installation (mit Niederdruckarmatur) und druckfeste Installation (mit Sicherheitsgruppe) geeignet
Abmessungen (Höhe × Breite × Tiefe): 45 × 30 × 29 cm

Technische Daten

Zahlen. Daten. Fakten.

S 10-U

Artikelnummer

Nennleistung [kW]

Inhalt [Liter]

Bauart: druckfest ¹⁾

Zulässiger Betriebsüberdruck [MPa (bar)]

Wasseranschlüsse (Schraubanschlüsse)

Temperaturwahlbereich [°C]

Mischwassermenge 40 °C ²⁾ [Liter], ca.

Aufheizzeit Δt = 55 K ³⁾ [min]

Bereitschaftsstromverbrauch bei 55 °C [kWh/24h]

Nennspannung [1~ / N / PE 230 V AC] Stecker: Schuko Typ-F (CEE 7/7)

Nennstrom [A]

Funktionsanzeige

Innenbehälter aus Kupfer

Schutzart

Gewicht mit Wasserfüllung [kg], ca.

4100-42103
2,2
10

0,8 (8)
G ⅜"
5 / 30 – 35 / 55 / 80
20
17
0,34

10


IP 24
16,5

1) Installation auch mit druckloser Armatur möglich

2) Bei einer Zulauftemperatur von 15 °C und einer Inhaltstemperatur von 65 °C

3) Temperaturerhöhung z. B. von 15 °C auf 70 °C

Downloads

	Medientyp	Titel	Datum	Größe
Produktinformation S10-U-PI-de.pdf 13.09.2022 > herunterladen	Produktinformation	S10-U-PI-de.pdf	13.09.2022	835 kB > herunterladen
Gebrauchs- und Montageanleitung S10-U--S10-O--S15-U--S15-O--GMA-de-en-fr-nl.pdf 06.12.2023 > herunterladen	Gebrauchs- und Montageanleitung	S10-U--S10-O--S15-U--S15-O--GMA-de-en-fr-nl.pdf	06.12.2023	4,1 MB > herunterladen
		Ältere Versionen>
	Gebrauchs- und Montageanleitung	S10-U--S10-O--S15-U--S15-O--GMA-de-en-fr-nl-02-2017.pdf> herunterladen		> herunterladen
		Weitere Versionen auf Anfrage
Gebrauchs- und Montageanleitung SG-SGM-GMA-de.pdf 14.02.2017 > herunterladen	Gebrauchs- und Montageanleitung	SG-SGM-GMA-de.pdf	14.02.2017	181 kB > herunterladen
Energielabel S10-U-Energielabel.pdf 14.02.2017 > herunterladen	Energielabel	S10-U-Energielabel.pdf	14.02.2017	217 kB > herunterladen
ErP-Produktdatenblatt S10-U--S10-O--S15-U--S15-O.pdf 23.03.2023 > herunterladen	ErP-Produktdatenblatt	S10-U--S10-O--S15-U--S15-O.pdf	23.03.2023	199 kB > herunterladen
CE-Konformitätserklärung S10-U--S10-O--S15-U--S15-O--Konformitaetserklaerung-CE-Conformity-de-en-2022-06.pdf 23.03.2023 > herunterladen	CE-Konformitätserklärung	S10-U--S10-O--S15-U--S15-O--Konformitaetserklaerung-CE-Conformity-de-en-2022-06.pdf	23.03.2023	1,1 MB > herunterladen

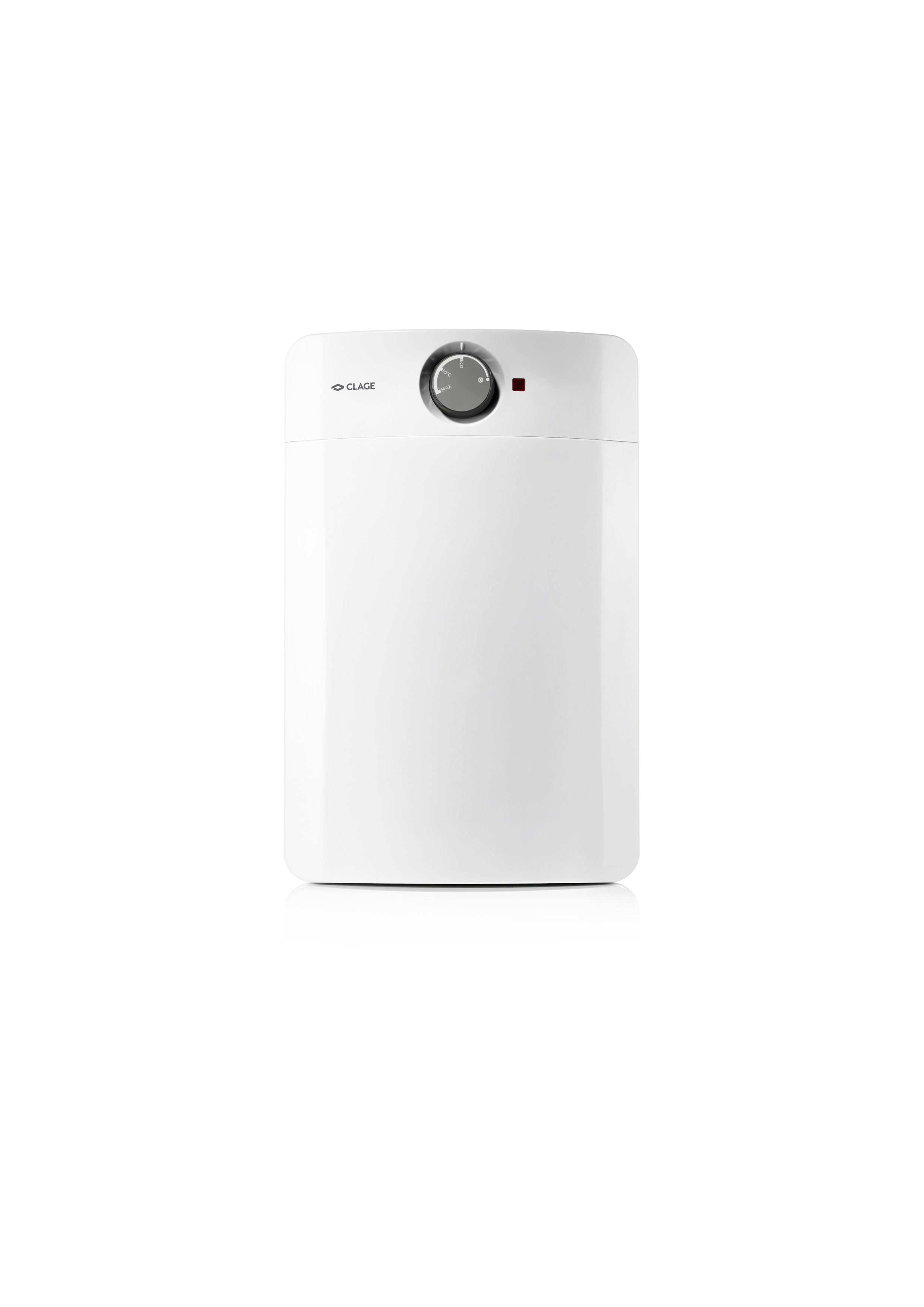

Produktfoto S10-U-frontal-HighRes.jpg 29.06.2017 > herunterladen	Produktfoto	S10-U-frontal-HighRes.jpg	29.06.2017	337 kB > herunterladen

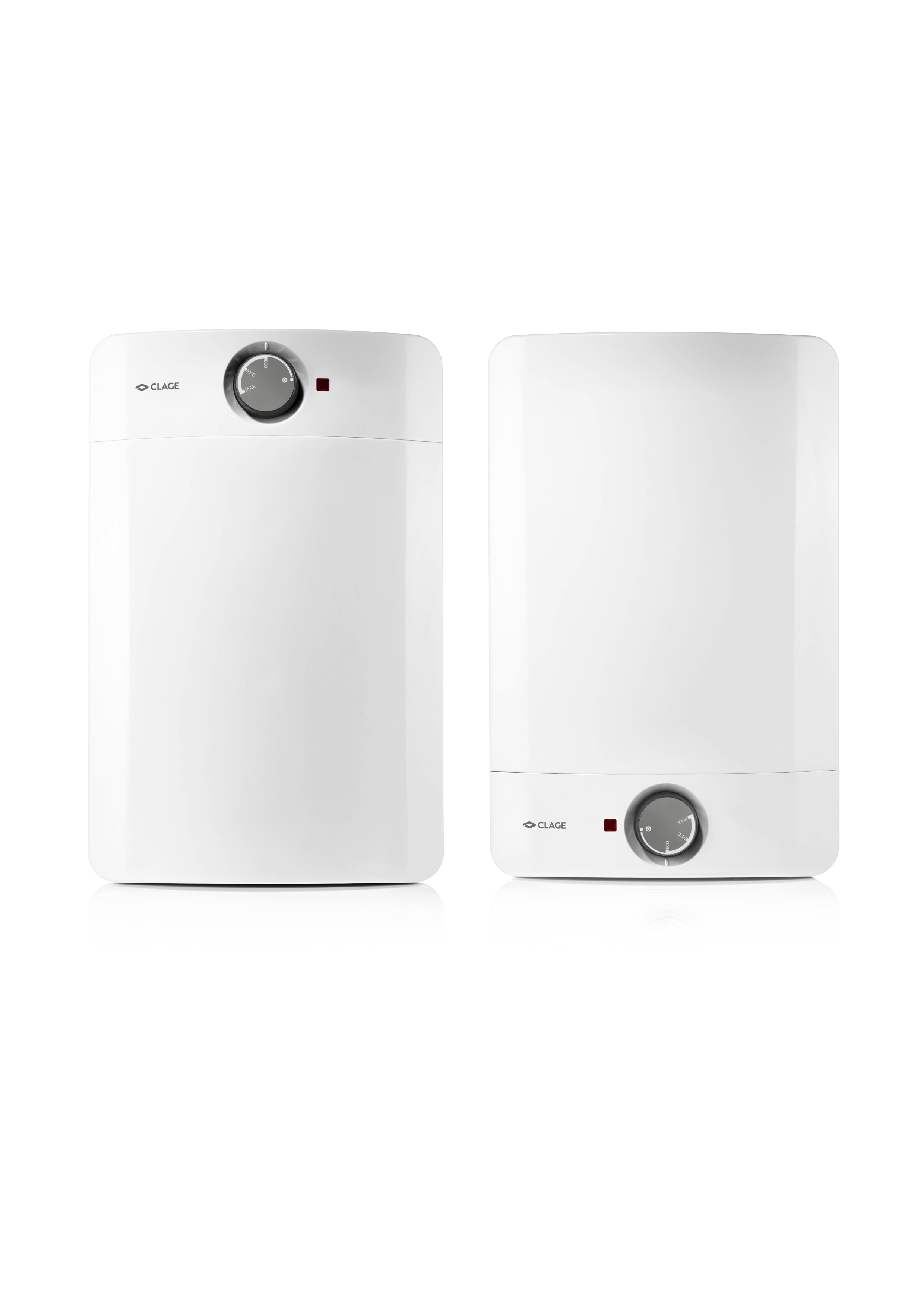

Produktfoto S10-U-S10-O-frontal-HighRes.jpg 29.06.2017 > herunterladen	Produktfoto	S10-U-S10-O-frontal-HighRes.jpg	29.06.2017	467 kB > herunterladen
Katalog CLAGE-Speicher-Katalog-de.pdf 27.02.2023 > herunterladen	Katalog	CLAGE-Speicher-Katalog-de.pdf	27.02.2023	2,9 MB > herunterladen
Preisliste CLAGE-Produkt-und-Preisliste-PPL-de.pdf 05.04.2023 > herunterladen	Preisliste	CLAGE-Produkt-und-Preisliste-PPL-de.pdf	05.04.2023	6,9 MB > herunterladen
Datanorm Datanorm.zip 05.02.2021 > herunterladen	Datanorm	Datanorm.zip	05.02.2021	17,0 MB > herunterladen
GAEB GAEB.zip 25.11.2020 > herunterladen	GAEB	GAEB.zip	25.11.2020	36 kB > herunterladen

Zubehör

CSS (optional)

Strahlreglereinsatz für Mundstück M 22/24 an der Armatur

CSS: Art.-Nr. 0010-00504

ProduktinformationStrahlregler-CSP3-CSP6-CSS-PI-de.pdf (457 kB)

CSSi (optional)

Strahlregler mit Chrom-Mundstück M 22i (geeignet für Armaturen mit Außengewinde am Auslauf)

CSSi: Art.-Nr. 89125

ProduktinformationStrahlregler-CSP3-CSP6-CSS-PI-de.pdf (457 kB)

EKA (optional)

Einhebel-Spültischarmatur mit herausziehbarer Geschirrbrause, Auslauf 20 cm

EKA: Art.-Nr. 1100-04230

Gebrauchs- und MontageanleitungEKA-GMA-de.pdf (2,06 MB)

EWT-C (optional)

Einhebelmischbatterie zur druckfesten Installation, mit nickel- und bleifreien Wasserwegen, Befestigungssystem EASY FIX und Zugstangen-Ablaufgarnitur, Auslauf 11,2 cm, Höhe × Breite: 15,1 × 17,5 cm

EWT-C: Art.-Nr. 1100-04421
