E-Kleindurchlauferhitzer
MBH

E-Kleindurchlauferhitzer MBH

Energieeffizienzklasse A

(Skala: A+ bis F)

  • MBH 3: 3,5 kW, 230 V
    steckerfertig
  • MBH 4: 4,4 kW, 230 V
  • MBH 6: 5,7 kW, 230 V
  • MBH 7: 6,5 kW, 400 V

Hier wird der MBH eingesetzt.

  1. Handwaschbecken <nobr>(z. B. im Gäste-WC)</nobr>

    Handwaschbecken (z. B. im Gäste-WC)

  2. Gewerbliche Sanitärräume (Läden, Gaststätten, Praxen)

    Gewerbliche Sanitärräume (Läden, Gaststätten, Praxen)

  3. Teeküche

    Teeküche

Effizient, attraktiv und sparsam.

Als energiesparende Standardlösung für die Installation mit allen normalen Armaturen bietet sich der druckfeste E-Kleindurchlauferhitzer MBH an. Das zum Lieferumfang gehörende Anschlussset erleichtert die Installation direkt an die Armatur. Und schon fließt warmes Wasser, sobald es benötigt wird.

  • Hydraulisch gesteuerter Durchlauf­erhitzer (Unter­tischgerät) im Miniformat zur energie­effizienten Versorgung eines Waschbeckens
  • Die volle Heizleistung schaltet sich auto­matisch ein, sobald Wasser durch den Durchlauferhitzer strömt
  • Anschlussset (T-Stück und flexibler Druck­schlauch) für ein Eckventil wird mitgeliefert
  • Passt für druckfeste und drucklose Armaturen
  • Abmessungen (Höhe × Breite × Tiefe): 13,5 × 18,6 × 8,7 cm

Technische Daten

>

Zahlen. Daten. Fakten.






















E-Kleindurchlauferhitzer MBH 3 E-Kleindurchlauferhitzer MBH 4 E-Kleindurchlauferhitzer MBH 6 E-Kleindurchlauferhitzer MBH 7
Handwaschbecken <nobr>(z. B. im Gäste-WC)</nobr> Gewerbliche Sanitärräume (Läden, Gaststätten, Praxen) Handwaschbecken <nobr>(z. B. im Gäste-WC)</nobr> Gewerbliche Sanitärräume (Läden, Gaststätten, Praxen) Handwaschbecken <nobr>(z. B. im Gäste-WC)</nobr> Gewerbliche Sanitärräume (Läden, Gaststätten, Praxen) Teeküche Handwaschbecken <nobr>(z. B. im Gäste-WC)</nobr> Gewerbliche Sanitärräume (Läden, Gaststätten, Praxen) Teeküche
MBH 3 MBH 4 MBH 6 MBH 7
Artikelnummer
Nennleistung bei 230 V [kW]
Nennleistung bei 400 V [kW]
Zulässiger Betriebsüberdruck [MPa (bar)]
Wasseranschlüsse (Schraubanschlüsse)
Warmwasserleistung bei Δt = 25 K 1) [l/min]
Einschaltwassermenge [l/min]
Maximale Durchflussmenge 2) [l/min]
Nennspannung [1~ / N / PE 230 V AC] Stecker: Schuko Typ-F (CEE 7/7)
Nennspannung [1~ / N / PE 230 V AC] Festanschluss
Nennspannung [2~ / PE 400 V AC] Festanschluss
Nennstrom bei 230 V [A]
Nennstrom bei 400 V [A]
Erforderlicher Kabelquerschnitt [mm²]
Maximale Zulauftemperatur [°C]
Schutzart
Spezifischer Wasserwiderstand bei 15 °C [Ωcm] ≥
Gewicht mit Wasserfüllung [kg], ca.
Preis (inkl. gesetzlicher MwSt.)
In den Warenkorb legen
1500-16003 1500-16004 1500-16006 1500-16007
3,5 4,4 5,7
6,5
1 (10) 1 (10) 1 (10) 1 (10)
G ⅜" G ⅜" G ⅜" G ⅜"
2,0 2,5 3,3 3,7
1,3 1,8 2,2 2,4
2,0 2,5 3,3 3,7



15 19 25
16
1,5 2,5 4,0 2,5
20 20 20 20
IP 25 IP 25 IP 25 IP 25
1100 1100 1100 1100
1,5 1,5 1,5 1,5
245,14€

1) Temperaturerhöhung von z. B. 15 °C auf 40 °C

2) Durchfluss­menge begrenzt für optimale Tempera­tur­erhöhung, durch Wasser­mengen­justage anpassbar

Downloads

>

Medientyp Titel Datum Größe

Produktinformation

MBH-PI-de.pdf

13.02.2017

> herunterladen
Produktinformation MBH-PI-de.pdf 13.02.2017 507 kB
> herunterladen

Produkt-Flyer

M-vs-Kleinspeicher-Falzflyer-de.pdf

21.07.2021

> herunterladen
Produkt-Flyer M-vs-Kleinspeicher-Falzflyer-de.pdf 21.07.2021 2,5 MB
> herunterladen

Gebrauchs- und Montageanleitung

MBH-GMA-de-en-fr-nl-pt-es-cs-sk-bg-fi-no-sv-pl.pdf

02.08.2022

> herunterladen
Gebrauchs- und Montageanleitung MBH-GMA-de-en-fr-nl-pt-es-cs-sk-bg-fi-no-sv-pl.pdf 02.08.2022 5,3 MB
> herunterladen
  Ältere Versionen>
 Gebrauchs- und MontageanleitungMBH-GMA-de-en-fr-nl-pt-es-cs-sk-bg-fi-no-sv-pl-08-2019.pdf> herunterladen> herunterladen
 Gebrauchs- und MontageanleitungMBH-GMA-de-en-fr-nl-pt-es-cs-sk-bg-fi-no-sv-10-2018.pdf> herunterladen> herunterladen
 Gebrauchs- und MontageanleitungMBH-GMA-de-en-fr-nl-pt-es-cs-sk-bg-06-2018-BUCH.pdf> herunterladen> herunterladen
 Gebrauchs- und MontageanleitungM-MBH-Beiblatt-de-en-fr-nl-pt-es-cs-sk-bg-fi-no-sv-04-2018.pdf> herunterladen> herunterladen
 Gebrauchs- und MontageanleitungMBH-GMA-de-en-fr-nl-pt-es-cs-sk-bg-02-2016-BUCH.pdf> herunterladen> herunterladen
 Gebrauchs- und MontageanleitungMBH-GMA-de-en-fr-nl-pt-es-cs-sk-bg-fi-no-sv-05-2015-BUCH.pdf> herunterladen> herunterladen
  Weitere Versionen auf Anfrage

Sicherheitshinweise

Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf

03.11.2023

> herunterladen
Sicherheitshinweise Sicherheitshinweise-Durchlauferhitzer-de-en-fr-nl-pt-es-pl-sv-cs-sk-bg-no-fi-ru-sr-el-it-tr-ro.pdf 03.11.2023 483 kB
> herunterladen

Energielabel

MBH7-Energielabel.pdf

06.09.2017

> herunterladen
Energielabel MBH7-Energielabel.pdf 06.09.2017 220 kB
> herunterladen

Energielabel

MBH3-Energielabel.pdf

06.09.2017

> herunterladen
Energielabel MBH3-Energielabel.pdf 06.09.2017 220 kB
> herunterladen

Energielabel

MBH6-Energielabel.pdf

06.09.2017

> herunterladen
Energielabel MBH6-Energielabel.pdf 06.09.2017 220 kB
> herunterladen

Energielabel

MBH4-Energielabel.pdf

06.09.2017

> herunterladen
Energielabel MBH4-Energielabel.pdf 06.09.2017 220 kB
> herunterladen

ErP-Produktdatenblatt

MBH3-MBH7-ErP-Produktdatenblatt.pdf

13.02.2017

> herunterladen
ErP-Produktdatenblatt MBH3-MBH7-ErP-Produktdatenblatt.pdf 13.02.2017 96 kB
> herunterladen

CE-Konformitätserklärung

CE-Konformitaetserklaerung-nach-RoHS3-MBH-2022-06.pdf

30.06.2022

> herunterladen
CE-Konformitätserklärung CE-Konformitaetserklaerung-nach-RoHS3-MBH-2022-06.pdf 30.06.2022 2,9 MB
> herunterladen

Produktfoto


11.05.2017

> herunterladen

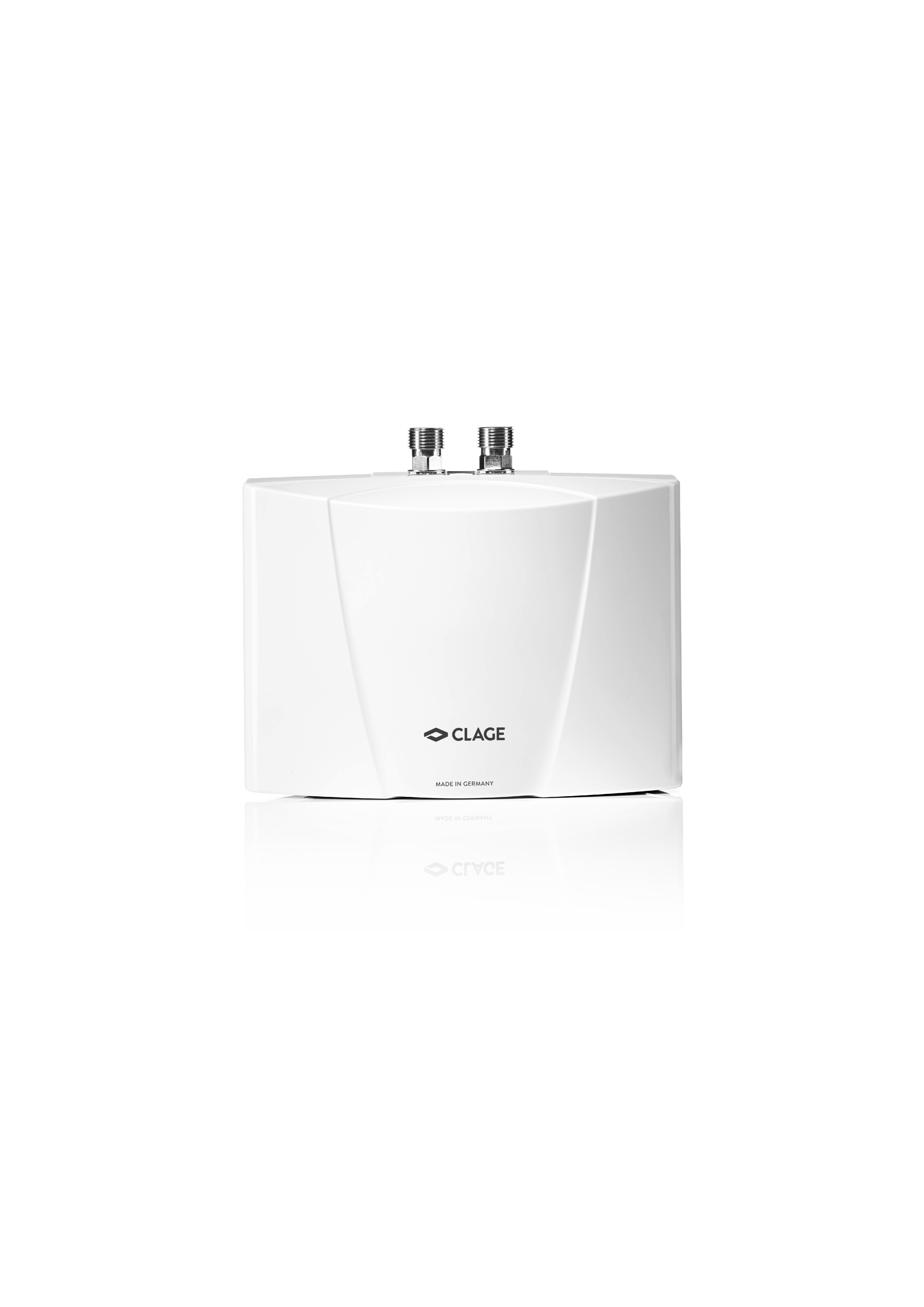

Produktfoto M-MBH-frontal-HighRes.jpg 11.05.2017 376 kB
> herunterladen

Produktfoto


11.05.2017

> herunterladen
Produktfoto M-MBH-links-HighRes.jpg 11.05.2017 358 kB
> herunterladen

Produktfoto


11.05.2017

> herunterladen

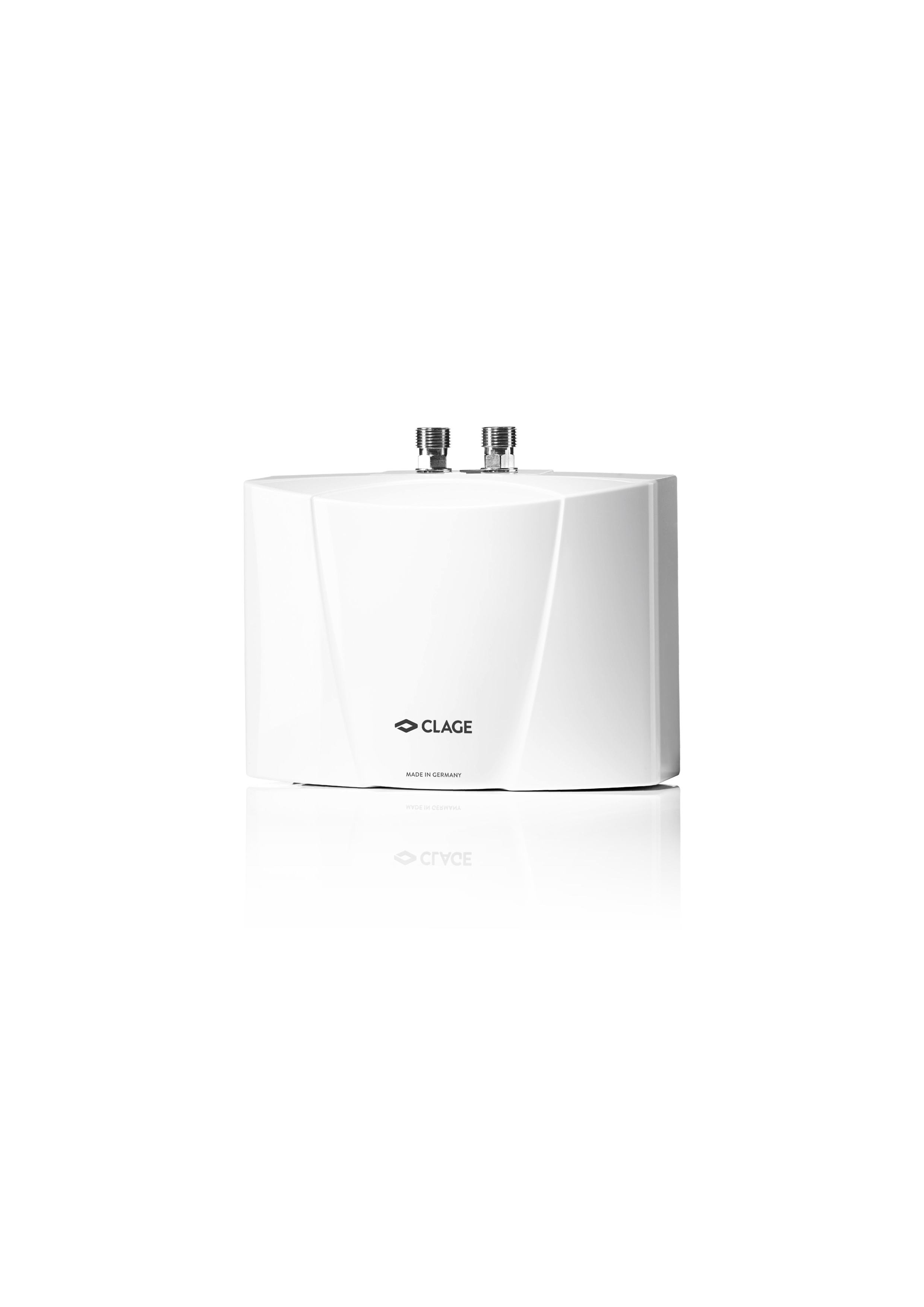

Produktfoto M_MBH_rechts-HighRes.jpg 11.05.2017 367 kB
> herunterladen

Milieufoto


06.02.2017

> herunterladen

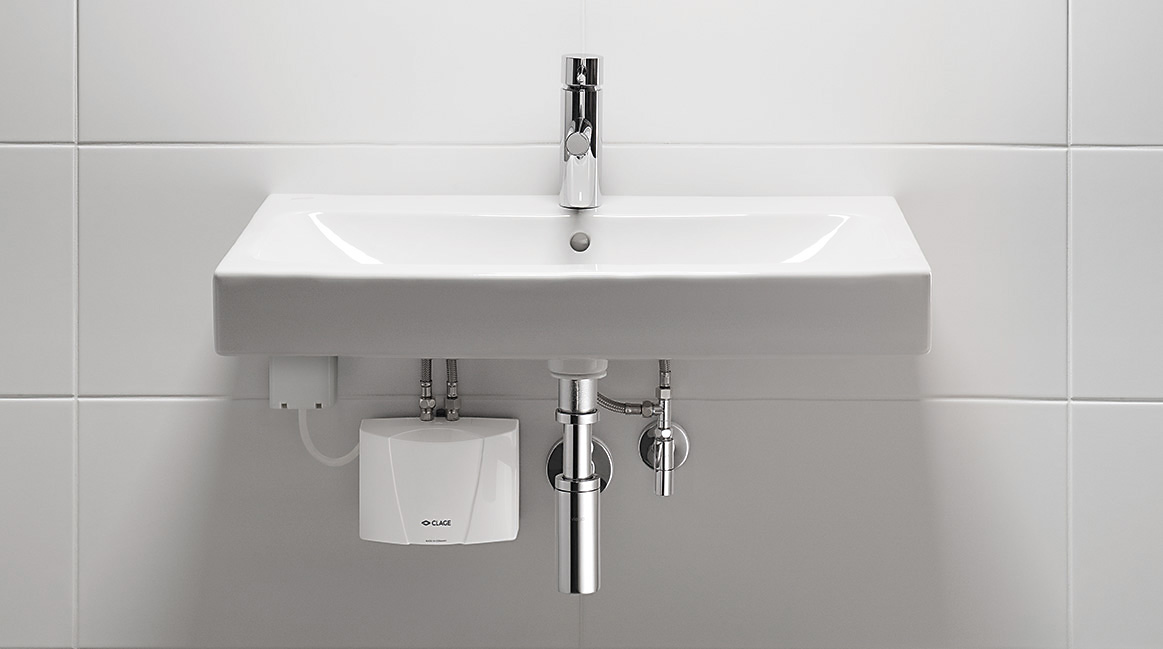

Milieufoto MBH-Festanschluss-druckfest-Milieufoto.jpg 06.02.2017 119 kB
> herunterladen

Milieufoto


13.02.2017

> herunterladen

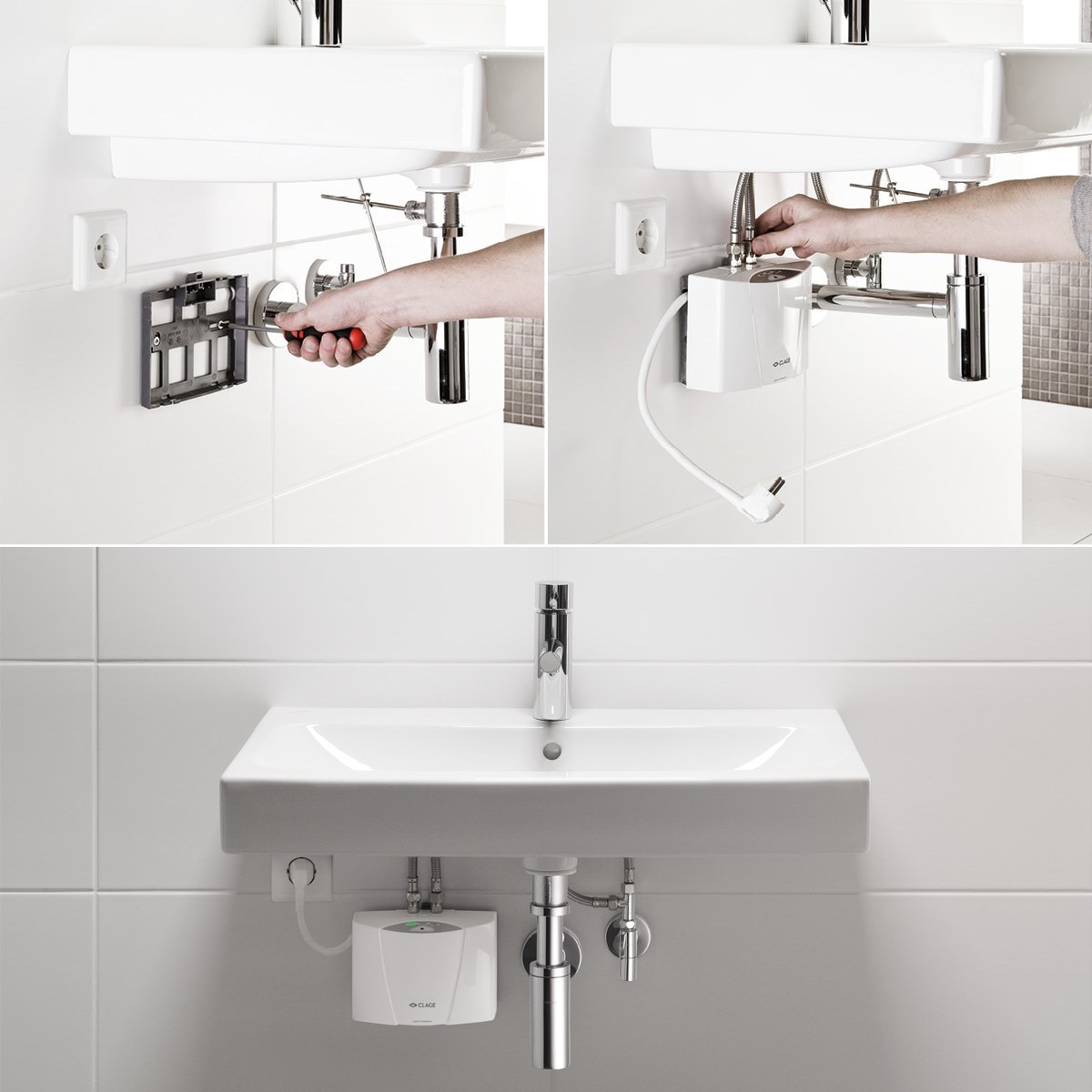

Milieufoto MBH-Installation-Milieufoto.jpg 13.02.2017 201 kB
> herunterladen

Milieufoto


24.06.2020

> herunterladen

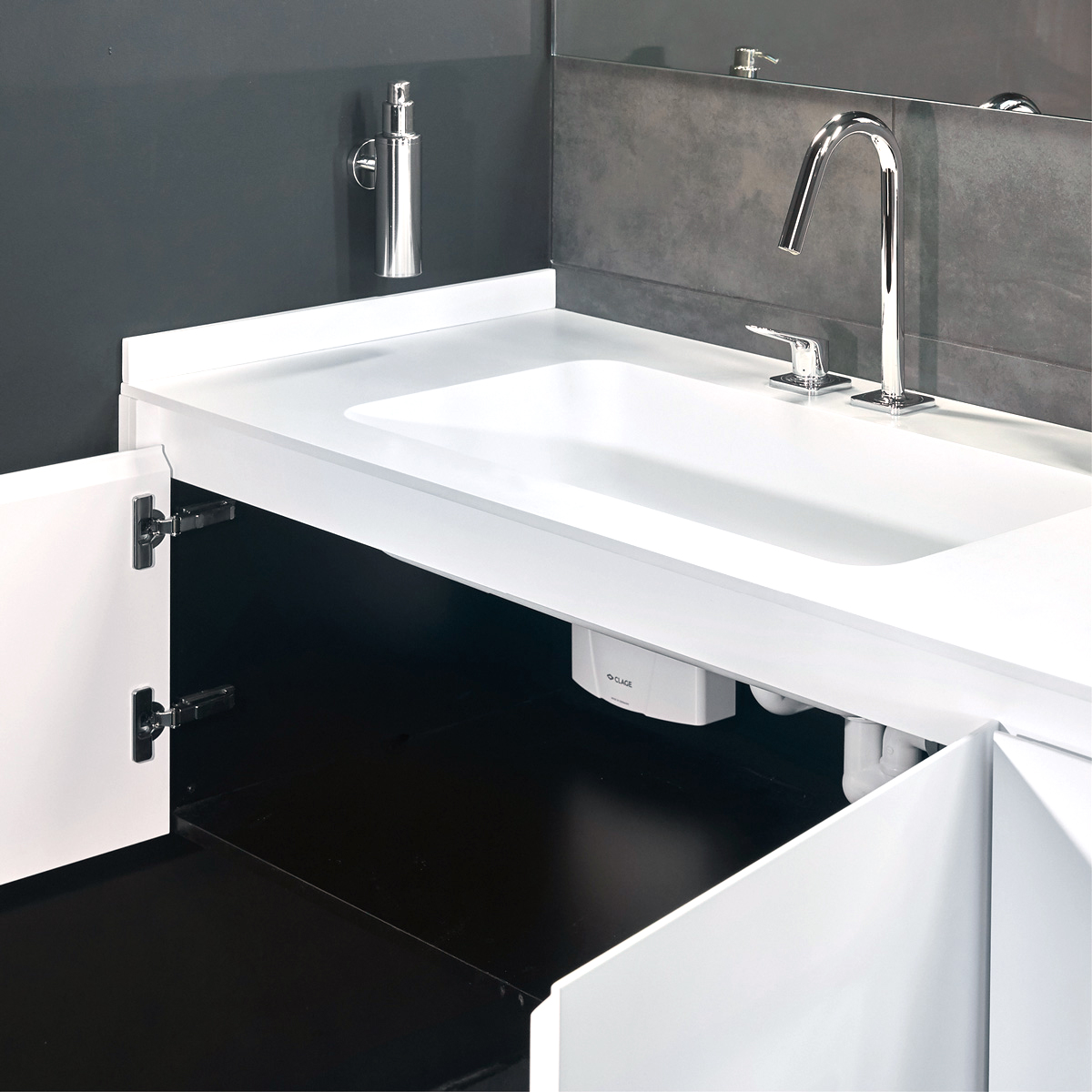

Milieufoto MBH-Milieufoto-offener-Waschtischunterschrank.jpg 24.06.2020 461 kB
> herunterladen

Katalog

CLAGE-E-Durchlauferhitzer-Katalog-de.pdf

02.11.2023

> herunterladen
Katalog CLAGE-E-Durchlauferhitzer-Katalog-de.pdf 02.11.2023 22,4 MB
> herunterladen

Preisliste

CLAGE-Produkt-und-Preisliste-PPL-de.pdf

05.04.2023

> herunterladen
Preisliste CLAGE-Produkt-und-Preisliste-PPL-de.pdf 05.04.2023 6,9 MB
> herunterladen

BIM

MBH4-002-BIM.rfa

16.04.2018

> herunterladen
BIM MBH4-002-BIM.rfa 16.04.2018 520 kB
> herunterladen

BIM

MBH6-002-BIM.rfa

16.04.2018

> herunterladen
BIM MBH6-002-BIM.rfa 16.04.2018 520 kB
> herunterladen

BIM

MBH7-002-BIM.rfa

16.04.2018

> herunterladen
BIM MBH7-002-BIM.rfa 16.04.2018 536 kB
> herunterladen

BIM

MBH3-002-BIM.rfa

16.04.2018

> herunterladen
BIM MBH3-002-BIM.rfa 16.04.2018 520 kB
> herunterladen

BIM

MBH6-001-BIM.ifc

16.04.2018

> herunterladen
BIM MBH6-001-BIM.ifc 16.04.2018 4,4 MB
> herunterladen

BIM

MBH7-001-BIM.ifc

16.04.2018

> herunterladen
BIM MBH7-001-BIM.ifc 16.04.2018 4,4 MB
> herunterladen

BIM

MBH3-001-BIM.ifc

16.04.2018

> herunterladen
BIM MBH3-001-BIM.ifc 16.04.2018 4,4 MB
> herunterladen

BIM

MBH4-001-BIM.ifc

16.04.2018

> herunterladen
BIM MBH4-001-BIM.ifc 16.04.2018 4,4 MB
> herunterladen

Datanorm

Datanorm.zip

05.02.2021

> herunterladen
Datanorm Datanorm.zip 05.02.2021 17,0 MB
> herunterladen

GAEB

GAEB.zip

25.11.2020

> herunterladen
GAEB GAEB.zip 25.11.2020 36 kB
> herunterladen

Zubehör

>

CSP 3

CSP 3 (im Lieferumfang enthalten)

Strahlreglereinsatz für Mundstück M 22/24 an der Armatur. Der Strahlregler an der Armatur unterstützt die energie- und wassersparende Betriebsweise des Kleindurchlauferhitzers. Die neuen Spezialstrahlregler CSP mischen dem Wasser Luft bei und formen so einen gleichmäßigen, weichen Wasserstrahl, der nicht spritzt, sondern perlt. CSP 3 (< 2 l/min).

CSP 3: Art.-Nr. 0010-00421

CSP 6

CSP 6 (im Lieferumfang enthalten)

Strahlreglereinsatz für Mundstück M 22/24 an der Armatur. Der Strahlregler an der Armatur unterstützt die energie- und wassersparende Betriebsweise des Kleindurchlauferhitzers. Die neuen Spezialstrahlregler CSP mischen dem Wasser Luft bei und formen so einen gleichmäßigen, weichen Wasserstrahl, der nicht spritzt, sondern perlt. CSP 6 (< 3,5 l/min).

CSP 6: Art.-Nr. 0010-00461

FVS

FVS (im Lieferumfang enthalten)

flexibler Verbindungsschlauch ⅜ Zoll ÜM × ⅜ Zoll ÜM, 50 cm lang

FVS: Art.-Nr. 89620

T-Stück

T-Stück (im Lieferumfang enthalten)

Spezial-T-Stück ⅜ Zoll × ⅜ Zoll QV 10 mm

T-Stück: Art.-Nr. 89610

CSP 3a

CSP 3a (optional)

Strahlregler mit Chrom-Mundstück M 24a (geeignet für Armaturen mit Innen­gewinde am Auslauf)

CSP 3a: Art.-Nr. 0010-0043

CSP 3i

CSP 3i (optional)

Strahlregler mit Chrom-Mundstück M 22i (geeignet für Armaturen mit Außen­gewinde am Auslauf)

CSP 3i: Art.-Nr. 0010-0042

Ihre Vorteile:

  1. Spart Betriebskosten

    Spart Betriebskosten

  2. Platzsparend

    Platzsparend

  3. Sofort auf Temperatur

    Sofort auf Temperatur

  4. Keine tropfenden Armaturen

    Keine tropfenden Armaturen

  5. Mehr Hygiene

    Mehr Hygiene

  6. Umweltschonend

    Umweltschonend
