Wassersystem mit Armatur

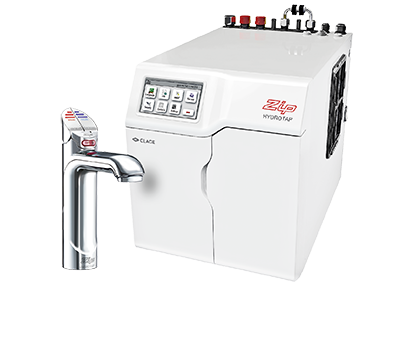

Zip HydroTap G4 BCS (Alt/EoL)

- G4 BCS 100/75
nicht mehr erhältlich - G4 BCS 160/175
nicht mehr erhältlich
Archivprodukt
Bitte beachten: Dieses Produkt ist nicht mehr erhältlich.
Bitte wenden Sie sich bei Fragen an unseren Kundendienst oder besuchen Sie unseren Online-Ersatzteilshop.
Halten Sie dabei bitte die Angabe des Gerätetyps, die Seriennummer und, falls vorhanden, Ihre CLAGE-Kundennummer bereit.
Kundendienst
Tel. +49-4131-8901-400
service@clage.de
Besuchen Sie unseren Online-Ersatzteilshop
hier.
- - - - -
Das Spitzengerät unter den Wassersystemen überzeugt mit maximalem Komfort. Es liefert gefiltertes kochendes, gekühltes und kohlensäurehaltiges Wasser sekundenschnell aus einer einzigen Armatur. Der eingebaute Filter verbessert die Wasserqualität, über das Touchdisplay lässt sich bequem die Energiesparfunktion konfigurieren.
- Elektronische Entnahmearmatur mit Tastenbedienung, Funktionsanzeigen und Sicherheitstaste als Verbrühschutz
- Touchdisplay zur Menüsteuerung, für die Aktivierung des Energiesparmodus und Verbrühschutzes sowie die Temperatureinstellung des kochenden Wassers, Feststellfunktion der Tasten für bequemes Befüllen ohne Halten
- Elektronische Temperaturregelung
- Leicht auswechselbare Feinfilterpatrone mit Aktivkohleblock zur Filterung von Schadstoffen > 0,2 Mikrometer, Geschmacksverbesserung
- Leckageschutzsystem
- Abmessungen G4 BCS 100/75 (Höhe × Breite × Tiefe): 33,5 × 35,4 × 46 cm
- Abmessungen G4 BCS 160/175 (Höhe × Breite × Tiefe): 33,5 × 45,4 × 47 cm
Technische Daten
>
Zahlen. Daten. Fakten.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
1) Mit mitgeliefertem Adapter G ⅜"
2) Anschlussschlauch G ½" auf G ½" wird benötigt (nicht im Lieferumfang enthalten)
3) Standard-Tasse mit 167 ml
4) Standard-Glas mit 200 ml
5) Bei jeweils 12 Stunden im Ruhezustand
Downloads
>
Medientyp | Titel | Datum | Größe | |
---|---|---|---|---|
![]() Produktinformation Zip-HydroTap-G4-BCS-PI-de.pdf 19.06.2017 > herunterladen |
Produktinformation | Zip-HydroTap-G4-BCS-PI-de.pdf | 19.06.2017 |
782 kB > herunterladen |
![]() Gebrauchsanleitung G4-BCS160-175-User-Guide-de-en-fr-EOL.pdf 28.02.2018 > herunterladen |
Gebrauchsanleitung | G4-BCS160-175-User-Guide-de-en-fr-EOL.pdf | 28.02.2018 |
1,5 MB > herunterladen |
Ältere Versionen> | ||||
Gebrauchsanleitung | G4-BCS160-175-User-Guide-de-en-08-2016.pdf> herunterladen | > herunterladen | ||
Weitere Versionen auf Anfrage | ||||
![]() Gebrauchsanleitung G4-BCS100-75-User-Guide-de-en-EOL.pdf 24.08.2016 > herunterladen |
Gebrauchsanleitung | G4-BCS100-75-User-Guide-de-en-EOL.pdf | 24.08.2016 |
1,4 MB > herunterladen |
Ältere Versionen> | ||||
Gebrauchsanleitung | G4-BCS-User-Guide-de-en-03-2016.pdf> herunterladen | > herunterladen | ||
Gebrauchsanleitung | G4-BCS-User-Guide-de-en-v1.1-10.2015.pdf> herunterladen | > herunterladen | ||
Gebrauchsanleitung | G4-BCS-User-Guide-de-en-v1.0-08.2015.pdf> herunterladen | > herunterladen | ||
Weitere Versionen auf Anfrage | ||||
![]() Gebrauchs- und Montageanleitung Zip-HydroTap-G4-BCS160-175-GMA-de-en-fr-EOL.pdf 26.02.2018 > herunterladen |
Gebrauchs- und Montageanleitung | Zip-HydroTap-G4-BCS160-175-GMA-de-en-fr-EOL.pdf | 26.02.2018 |
3,0 MB > herunterladen |
Ältere Versionen> | ||||
Gebrauchs- und Montageanleitung | HydroTap-G4-BCS160-175-GMA-de-en-07-2017.pdf> herunterladen | > herunterladen | ||
Gebrauchs- und Montageanleitung | HydroTap-G4-BCS160-175-GMA-de-en-10-2016.pdf> herunterladen | > herunterladen | ||
Gebrauchs- und Montageanleitung | HydroTap-G4-BCS160-175-GMA-de-en-08-2016.pdf> herunterladen | > herunterladen | ||
Gebrauchs- und Montageanleitung | HydroTap-G4-BCS-GMA-de-en-04-2016.pdf> herunterladen | > herunterladen | ||
Gebrauchs- und Montageanleitung | HydroTap-G4-BCS-GMA-de-en-03-2016.pdf> herunterladen | > herunterladen | ||
Gebrauchs- und Montageanleitung | HydroTap-G4-BCS-GMA-de-en-08-2015.pdf> herunterladen | > herunterladen | ||
Gebrauchs- und Montageanleitung | HydroTap-G4-BCS-GMA-de-en-07-2015.pdf> herunterladen | > herunterladen | ||
Gebrauchs- und Montageanleitung | HydroTap-G4-BCS-GMA-de-en-06-2015.pdf> herunterladen | > herunterladen | ||
Gebrauchs- und Montageanleitung | HydroTap-G4-BCS-GMA-de-en-05-2015.pdf> herunterladen | > herunterladen | ||
Weitere Versionen auf Anfrage | ||||
![]() Gebrauchs- und Montageanleitung Zip-HydroTap-G4-BCS100-75-GMA-de-en-fr-EOL.pdf 27.02.2018 > herunterladen |
Gebrauchs- und Montageanleitung | Zip-HydroTap-G4-BCS100-75-GMA-de-en-fr-EOL.pdf | 27.02.2018 |
2,8 MB > herunterladen |
Ältere Versionen> | ||||
Gebrauchs- und Montageanleitung | HydroTap-G4-BCS100-75-GMA-de-en-06-2017.pdf> herunterladen | > herunterladen | ||
Gebrauchs- und Montageanleitung | HydroTap-G4-BCS100-75-GMA-de-en-10-2016.pdf> herunterladen | > herunterladen | ||
Gebrauchs- und Montageanleitung | HydroTap-G4-BCS100-75-GMA-de-en-08-2016.pdf> herunterladen | > herunterladen | ||
Weitere Versionen auf Anfrage | ||||
![]() CE-Konformitätserklärung G4-BCS160175-B160-CS175-C175-Konformitaetserklaerung-CE-Conformity-de-en-2016-11.pdf 17.07.2018 > herunterladen |
CE-Konformitätserklärung | G4-BCS160175-B160-CS175-C175-Konformitaetserklaerung-CE-Conformity-de-en-2016-11.pdf | 17.07.2018 |
378 kB > herunterladen |
![]() CE-Konformitätserklärung G4-BCS10075-BC10075-Konformitaetserklaerung-CE-Conformity-de-en-2016-11.pdf 17.07.2018 > herunterladen |
CE-Konformitätserklärung | G4-BCS10075-BC10075-Konformitaetserklaerung-CE-Conformity-de-en-2016-11.pdf | 17.07.2018 |
379 kB > herunterladen |
![]() BIM BCS160-002-BIM.ifc 16.04.2018 > herunterladen |
BIM | BCS160-002-BIM.ifc | 16.04.2018 |
447 kB > herunterladen |
![]() BIM BCS160-002-BIM.rfa 16.04.2018 > herunterladen |
BIM | BCS160-002-BIM.rfa | 16.04.2018 |
428 kB > herunterladen |
![]() BIM BCS100-002-BIM.ifc 16.04.2018 > herunterladen |
BIM | BCS100-002-BIM.ifc | 16.04.2018 |
369 kB > herunterladen |
![]() BIM BCS100-002-BIM.rfa 16.04.2018 > herunterladen |
BIM | BCS100-002-BIM.rfa | 16.04.2018 |
448 kB > herunterladen |
Zubehör
>

KXF 2.1 (im Lieferumfang enthalten)
Submicron-Feinfilterpatrone filtert Schadstoffe > 0,2 Mikrometer heraus und verbessert zusätzlich den Wassergeschmack. Für alle Zip HydroTap® G4-Modelle ab 02.2017 und G5-Modelle ab 2022.
KXF 2.1: Art.-Nr. 893702

AIO (optional)
Diese druckfeste Armatur ist ein Allroundtalent, sie vereint alle Funktionen einer BCS-Armatur und bietet zusätzlich noch die Möglichkeit, das herkömmliche Leitungswasser wie gewohnt mit einem seitlichen Hebel zu temperieren und zu zapfen. Somit ist keine zusätzliche Armatur für normales Leitungswasser nötig.
AIO: Art.-Nr. 4100-44112
- ProduktinformationZip-HydroTap-Armatur-AIO-PI-de.pdf (381 kB)

Claris Ultra 500 (optional)
Filterpatrone, Kapazität bei 10 °KH 4.200 Liter. Bei hartem, kalkhaltigem Wasser ist zusätzlich das Filtersystem Claris Ultra zu verwenden (empfohlen ab 10 °KH).
Claris Ultra 500: Art.-Nr. 84500
- ProduktinformationClaris-Filtersysteme-PI-de.pdf (386 kB)
- Gebrauchs- und MontageanleitungClaris-Ultra-Filterpatrone-GMA-de-en-fr.pdf (723 kB)

Claris Ultra 1000 (optional)
Filterpatrone, Kapazität bei 10 °KH 8.500 Liter. Bei hartem, kalkhaltigem Wasser ist zusätzlich das Filtersystem Claris Ultra zu verwenden (empfohlen ab 10 °KH).
Claris Ultra 1000: Art.-Nr. 84501
- ProduktinformationClaris-Filtersysteme-PI-de.pdf (386 kB)
- Gebrauchs- und MontageanleitungClaris-Ultra-Filterpatrone-GMA-de-en-fr.pdf (723 kB)

Claris Ultra 2000 (optional)
Filterpatrone, Kapazität bei 10 °KH 20.000 Liter. Bei hartem, kalkhaltigem Wasser ist zusätzlich das Filtersystem Claris Ultra zu verwenden (empfohlen ab 10 °KH).
Claris Ultra 2000: Art.-Nr. 84502
- ProduktinformationClaris-Filtersysteme-PI-de.pdf (386 kB)
- Gebrauchs- und MontageanleitungClaris-Ultra-Filterpatrone-GMA-de-en-fr.pdf (723 kB)

COF (optional)
CO2-Gasflasche gefüllt, Inhalt 425 Gramm, für Soda Club-Anschlussgewinde, ergibt ca. 80 Liter CO2-Wasser
COF: Art.-Nr. 9910-90005

DMBCS (optional)
Druckminderer mit Standard-CO2-Anschlussgewinde (1/14 Zoll), Bezug der Gasflaschen über den Gase-Fachhandel
DMBCS: Art.-Nr. 4100-44120

DMSP (optional)
Druckminderer mit Soda Club-Anschlussgewinde
DMSP: Art.-Nr. 4100-44125

DTK (optional)
Die digitale Temperaturkontrolle für Zip-Geräte dient dazu die Temperatur im Unterschrank unter 35 °C zu halten, wenn die normale Schrankbelüftung dazu nicht mehr ausreicht. Sie arbeitet unabhängig vom Zip-Gerät und benötigt eine separat abgesicherte 230-Volt-Steckdose.
DTK: Art.-Nr. 893159
- Gebrauchs- und MontageanleitungDTK-GMA-de-en.pdf (2,81 MB)

Filterkopf FK (optional)
Zur Installation der CLAGE Filter KKF und KSF an allen Zip-Geräten. Das Anschlusszubehör ist separat zu bestellen.
Filterkopf FK: Art.-Nr. 845071

KKF Kalkfilterpatrone (optional)
Zweistufige Ionenaustauscherpatrone zum Enthärten, pH-Wert-Stabilisieren und Filtrieren von Wasser für Geräte zur Herstellung von Heißgetränken, Kaffeespezialitäten und Tee. Reduziert Mineralien wie Kalzium und Magnesium sowie Chlor, Geruchs- und Geschmacksstoffe. Verwendet Ionenaustauscherharze mit pH-Wert, die pH-Wert-Stabilisierung verhindert einen zu hohen Säuregehalt. Stabilisierung aus Kokosmembrane mit besonders hoher Kapazität. Reduziert die Wasserhärte, die zu Kesselsteinbildung in Kochendwasserautomaten führen kann. Hygienischer und einfacher Austausch der Filterpatronen. Interne Filterteile sind keiner Berührung oder Verunreinigung ausgesetzt.
KKF Kalkfilterpatrone: Art.-Nr. 845064

KXA 10 (optional)
Die Zip HydroTap® Geräte werden standardmäßig mit verchromt glänzender Armatur ausgeliefert.
KXA 10: Art.-Nr. 4100-44150

KXA 20 (optional)
Die Zip HydroTap® Geräte werden standardmäßig mit verchromt glänzender Armatur ausgeliefert. Optional ist die Armatur KXA mit folgender Oberfläche erhältlich: verchromt gebürstet
KXA 20: Art.-Nr. 4100-44151

KXA 30 (optional)
Die Zip HydroTap® Geräte werden standardmäßig mit verchromt glänzender Armatur ausgeliefert. Optional ist die Armatur KXA mit folgender Oberfläche erhältlich: schwarz glänzend
KXA 30: Art.-Nr. 4100-44152

KXA 40 (optional)
Die Zip HydroTap® Geräte werden standardmäßig mit verchromt glänzender Armatur ausgeliefert. Optional ist die Armatur KXA mit folgender Oberfläche erhältlich: schwarz matt
KXA 40: Art.-Nr. 4100-44153

KXB (optional)
Kunststoff-Montageset für G4 BCS 160/175, erleichtert die Installation der Belüftung in Unterschränken. Maße (H × B × T): 4,0 × 49,5 × 50,0 cm.
KXB: Art.-Nr. 893450

KXF 2 (optional)
Submicron-Feinfilterpatrone filtert Schadstoffe > 0,2 Mikrometer heraus und verbessert zusätzlich den Wassergeschmack. Für alle Zip HydroTap® G4-Modelle vor 02.2017.
KXF 2: Art.-Nr. 891290

KXF 2.1 (optional)
Submicron-Feinfilterpatrone filtert Schadstoffe > 0,2 Mikrometer heraus und verbessert zusätzlich den Wassergeschmack. Für alle Zip HydroTap® G4-Modelle ab 02.2017 und G5-Modelle ab 2022.
KXF 2.1: Art.-Nr. 893702

KXTV (optional)
Für Armatur »Classic«, »Classic Plus«, »Touch-Free«: Das optionale Edelstahl-Abtropftableau mit Abwasseranschluss und Verlängerungsstück in Chrom ermöglicht die flexible Installation der elektronischen Entnahmearmatur an beliebiger Stelle außerhalb der Spüle. Verlängerung um 13,5 cm. Oberfläche: verchromt glänzend.
KXTV: Art.-Nr. 4100-44565
- BIMKXTV fuer Classic_Classic Plus_Touch-Free.ifc (384 kB)
- BIMKXTV fuer Classic_Classic Plus_Touch-Free.rfa (372 kB)
- MontageanleitungKXTV-Abtropftableau-MA-de.pdf (873 kB)
- InstallationszubehörZip-Montageschablone-Tableau-de-en-fr.pdf (91 kB)

KXTV (optional)
Für Armatur »Classic«, »Classic Plus«, »Touch-Free«: Das optionale Edelstahl-Abtropftableau mit Abwasseranschluss und Verlängerungsstück in Chrom ermöglicht die flexible Installation der elektronischen Entnahmearmatur an beliebiger Stelle außerhalb der Spüle. Verlängerung um 13,5 cm. Oberfläche: verchromt gebürstet.
KXTV: Art.-Nr. 4100-44566
- BIMKXTV fuer Classic_Classic Plus_Touch-Free.ifc (384 kB)
- BIMKXTV fuer Classic_Classic Plus_Touch-Free.rfa (372 kB)
- MontageanleitungKXTV-Abtropftableau-MA-de.pdf (873 kB)
- InstallationszubehörZip-Montageschablone-Tableau-de-en-fr.pdf (91 kB)

KXTV 30 (optional)
Für Armatur »Classic«:Das optionale Edelstahl-Abtropftableau mit Abwasseranschluss und Verlängerungsstück ermöglicht die flexible Installation der elektronischen Entnahmearmatur an beliebiger Stelle außerhalb der Spüle. Oberfläche: schwarz glänzend.
KXTV 30: Art.-Nr. 4100-44114
- MontageanleitungKXTV-Abtropftableau-MA-de.pdf (873 kB)
- InstallationszubehörZip-Montageschablone-Tableau-de-en-fr.pdf (91 kB)

KXTV (optional)
Für Armatur »Classic«, »Classic Plus«, »Touch-Free«: Das optionale Edelstahl-Abtropftableau mit Abwasseranschluss und Verlängerungsstück ermöglicht die flexible Installation der elektronischen Entnahmearmatur an beliebiger Stelle außerhalb der Spüle. Verlängerung um 13,5 cm. Oberfläche: schwarz matt.
KXTV: Art.-Nr. 4100-44567
- BIMKXTV fuer Classic_Classic Plus_Touch-Free.ifc (384 kB)
- BIMKXTV fuer Classic_Classic Plus_Touch-Free.rfa (372 kB)
- MontageanleitungKXTV-Abtropftableau-MA-de.pdf (873 kB)
- InstallationszubehörZip-Montageschablone-Tableau-de-en-fr.pdf (91 kB)

KXV (optional)
Für Armatur »Classic«, »Classic Plus«, »Touch-Free«: Das optionale Verlängerungsstück in Chrom dient zur Erhöhung der elektronischen Entnahmearmatur um 13,5 cm. Oberfläche: verchromt glänzend.
KXV: Art.-Nr. 4100-44165

KXV (optional)
Für Armatur »Classic«, »Classic Plus«, »Touch-Free«: Das optionale Verlängerungsstück in Chrom dient zur Erhöhung der elektronischen Entnahmearmatur um 13,5 cm. Oberfläche: verchromt gebürstet.
KXV: Art.-Nr. 4100-44166

KXV 30 (optional)
Für Armatur »Classic«, »Classic Plus«, »Touch-Free«: Das optionale Verlängerungsstück dient zur Erhöhung der elektronischen Entnahmearmatur um 10,7 cm. Oberfläche: schwarz glänzend.
KXV 30: Art.-Nr. 4100-44161

KXV (optional)
Für Armatur »Classic«, »Classic Plus«, »Touch-Free«: Das optionale Verlängerungsstück dient zur Erhöhung der elektronischen Entnahmearmatur um 13,5 cm. Oberfläche: schwarz matt.
KXV: Art.-Nr. 4100-44167
